Name: cb spm 1f iso 7241 b kopling cepat hidrolik
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPM-1F
Availability: InStock

Rumah > Produk > Penghubung Cepat Hidraulik >

cb spm 1f iso 7241 b kopling cepat hidrolik

Tempat asal:

Cina

Nama merek:

Carterberg

Sertifikasi:

IATF16949

Nomor model:

CB-SPM-1F

Hubungi Kami

Minta Kutipan

cb spm 1f iso 7241 b kopling cepat hidrolik

Detail Produk

Jenis:

KOUPLING CEPAT HIDROLIK

Seri:

ISO 7241-B

Ukuran:

1/8"-2"

Bahan:

baja karbon, kuningan, 303/316 stainless steel

Tekanan nominal:

Hingga 5000psi

Tingkat Aliran:

Hingga 200 GPM

Bahan segel:

Buna-N, Neoprene, EPDM, FKM

Kisaran suhu:

Berdasarkan bahan segel

Persyaratan Pembayaran & Pengiriman

Kuantitas min Order

Negosiasi

Harga

Bisa dinegosiasikan

Kemasan rincian

Kotak

Waktu pengiriman

7-20 hari kerja

Syarat-syarat pembayaran

L/C,D/A,D/P,T/T,Western Union

Menyediakan kemampuan

5000~20000 pc/bulan

Produk terkait

PD Series 1/4 Diagnostic Hydraulic Quick Coupler 42Mpa NPT Standard

Dapatkan Harga Terbaik

Flat Face Hydraulic High Pressure Quick Coupler dengan Locking Sleeve 1/4"

Dapatkan Harga Terbaik

High Pressure Hydraulic Quick Release Coupling Thread Untuk Industri Minyak dan Gas

Dapatkan Harga Terbaik

Hidraulik Quick Connect Couplings Flush Face Popet Valves Pd Tipe tertutup

Dapatkan Harga Terbaik

Hubungi Kami

86-021-37214610

Hubungi Sekarang

Deskripsi produk

CB-SPM-1F ISO 7241-B Hydraulic Quick Coupling. Carterberg

CB-SPM-1F adalah kopling cepat tipe modular ISO 7241-B Carterberg, yang dirancang untuk OEM, sistem pemeliharaan, dan integrator yang membutuhkan fleksibilitas porting dan fleksibilitas konfigurasi.

Seperti kopling Carterberg ISO B lainnya, model ini memiliki katup boneka yang menutup sendiri dan mekanisme penguncian bola, tetapi dirancang dengan penekanan pada integrasi sistem modular,dimana beberapa jenis media, gaya koneksi, atau tekanan operasi hidup bersama.

Jika Anda membutuhkan satu model kopling yang dapat beradaptasi dengan berbagai jenis koneksi, CB-SPM-1F adalah pilihan Anda.

Fitur Utama

• Kompatibilitas dimensi standar ISO 7241-B

• Multi-port/multi-konfigurasi siap dibangun untuk integrasi

• Aplikasi modular di seluruh cairan, tekanan, dan jenis koneksi

• Struktur kunci bola untuk ketahanan getaran dan pegangan yang aman

• Katup poppet yang mengunci sendiri memastikan koneksi tanpa tumpahan

• Kompatibel dengan berbagai segel dan bahan bodi

• Mendukung benang BSPP, NPT, SAE dalam berbagai ukuran

Sistem Kompatibilitas & Opsi Segel

CB-SPM-1F dirancang dengan kemampuan beradaptasi. Apakah Anda membutuhkan perubahan sering dalam pengaturan selang, beberapa jenis cairan, atau penggantian peralatan lapangan, model ini memberikan.

Bahan segel	Suhu maksimum
Buna-N	-40°C sampai + 121°C
Neopren	-54°C sampai +100°C
EPDM	-54°C sampai +149°C
FKM	-29°C sampai +204°C

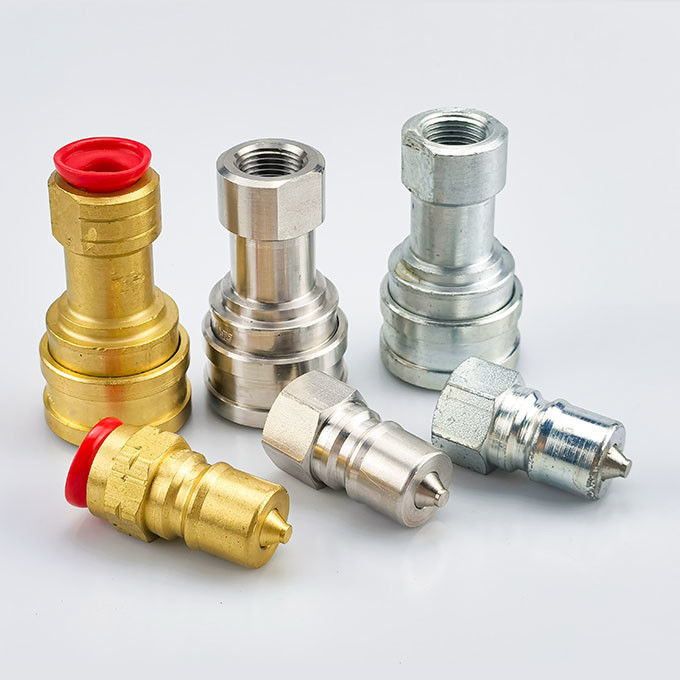

Hal ini tersedia dibaja karbon, kuningan, dan baja tahan karatpilihan untuk mencocokkan kebutuhan aplikasi.

Spesifikasi Teknis

Ukuran (inci)	Tekanan nominal (psi)	Tingkat aliran (gpm)
1/8"	4000	0.8
1/4 "	5000	3
3/8"	4000	6
1/2 "	5000	12
3/4 "	4000	26
1 "	4000	50
1-1/4 "	2900	76
1-1/2 "	2175	99
2 "	1450	200

Suhu operasi:Berdasarkan segel yang dipilih
Opsi pemasangan:Berbagai ukuran dan gaya benang

Produk Visual & Dimensi

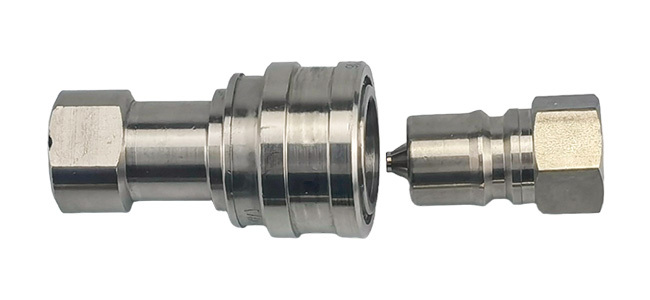

• Menggabungkan set colokan dan soket dengan berbagai benang

CB-SPM-1F ISO 7241-B quick coupling – plug and socket modular set

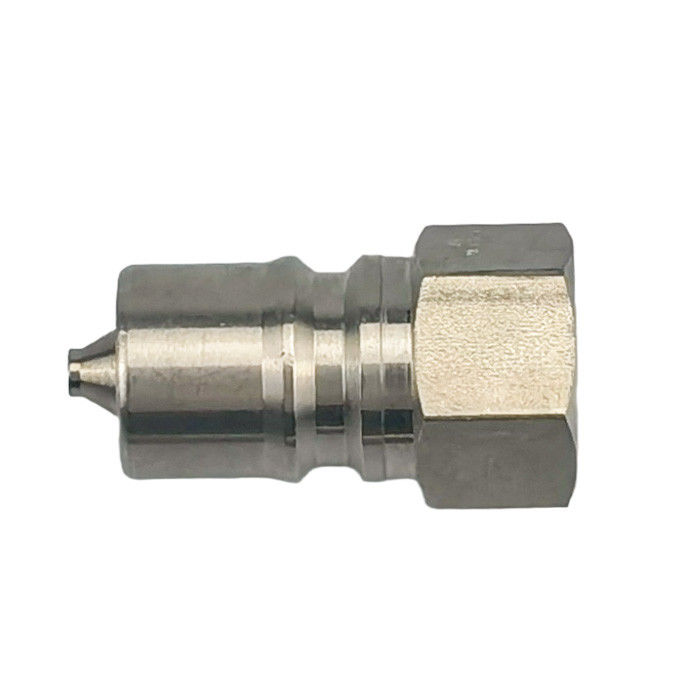

• Plug berujung menunjukkan struktur kunci bola

Ukuran tubuh	Teman.	Benang	C	D	E	HEX
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4 "	CB-P2S-1FG	Kebersihan, 4/1-19	1.52	0.87	0.56	0.75
1/4 "	CB-P2S-1FN	Perbedaan Antara Orang Tua dan Anak	1.52	0.87	0.56	0.75
3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2 "	CB-P4S-1FG	Perbedaan Antara Orang Tua dan Anak-anak	2.03	1.30	0.76	1.13
1/2 "	CB-P4S-1FN	Perbedaan Antara Orang Tua dan Anak-anak	2.03	1.30	0.76	1.13
3/4 "	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 "	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8S-1FG	1 sampai 11	2.85	1.88	0.97	1.63
1 "	CB-P8S-1FN	1 sampai 11	2.85	1.88	0.97	1.63

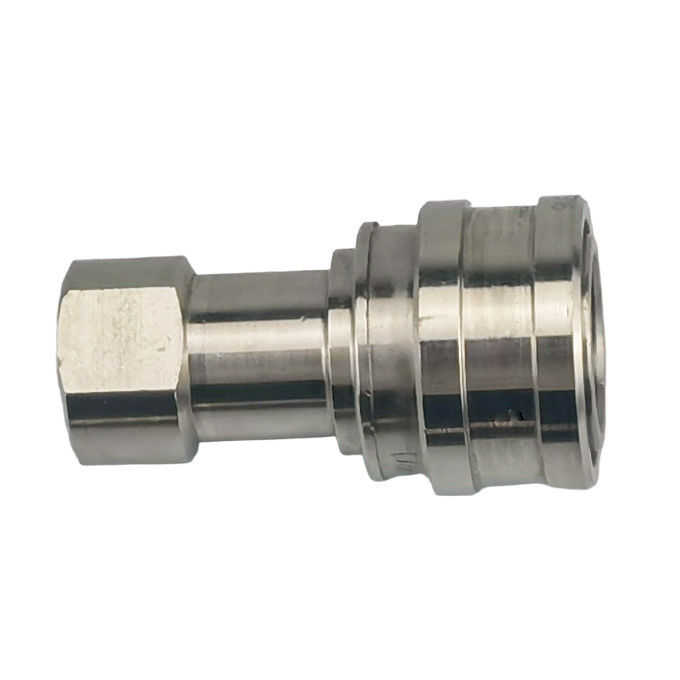

• Soket terputus yang menunjukkan katup poppet

Ukuran tubuh	Teman.	Benang	A	B	Melalui Flats
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4 "	CB-S2S-1FG	Kebersihan, 4/1-19	2.26	1.17	0.75
1/4 "	CB-S2S-1FN	Perbedaan Antara Orang Tua dan Anak	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2 "	CB-S4S-1FG	Perbedaan Antara Orang Tua dan Anak-anak	2.96	1.86	1.13
1/2 "	CB-S4S-1FN	Perbedaan Antara Orang Tua dan Anak-anak	2.96	1.86	1.13
3/4 "	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4 "	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1 "	CB-S8S-1FG	1 sampai 11	4.13	2.61	1.75
1 "	CB-S8S-1FN	1 sampai 11	4.13	2.61	1.75

Skenario Aplikasi

Tidak seperti kopling tipe tetap, CB-SPM-1F unggul dalam lingkungan multi-port, multi-seal, dan multimedia seperti:

• Mesin OEM dan perakitan sistem kustom

• Truk alat bergerak dan kendaraan layanan

• Pindah bahan kimia dengan sering mengganti selang

• Fittings yang dapat dipertukarkan di berbagai jenis cairan

• Peralatan kompak yang membutuhkan fleksibilitas pelabuhan

Kompatibilitas Pertukaran

CB-SPM-1F berfungsi secara bergantian dengan:

• Parker Seri 60

• Seri HNV yang lebih cepat

• Aeroquip FD45

• Seri Hansen HK

Periksa AkuPanduan pertukaranuntuk referensi dengan merek dan ukuran pelabuhan.

Mengapa Memilih CB-SPM-1F?

Fitur	Manfaat
Fitting multi-konfigurasi	Ideal untuk sistem hidrolik hibrida
ISO 7241-B kompatibel	Memadankan standar global terbaik
Modularitas	Satu produk, banyak aplikasi
Kemampuan untuk menggantikan seluruh sistem	Mengurangi kompleksitas SKU

Modular vs Standar: Apa Perbedaannya?

Sementara CB-SP-1F berfungsi sebagai model ISO B dasar kami, CB-SPM-1F adalah mitra Anda yang dapat disesuaikan untuk sistem yang berkembang.

Jika sistem Anda membutuhkan thread, port, atau segel yang dapat ditukar, ini adalah jalur upgrade yang cerdas.

Butuh saran aplikasi?

Biarkan tim insinyur kami membantu dengan kompatibilitas segel, port fitting, dan strategi instalasi.

Kumohon.Hubungi kami
