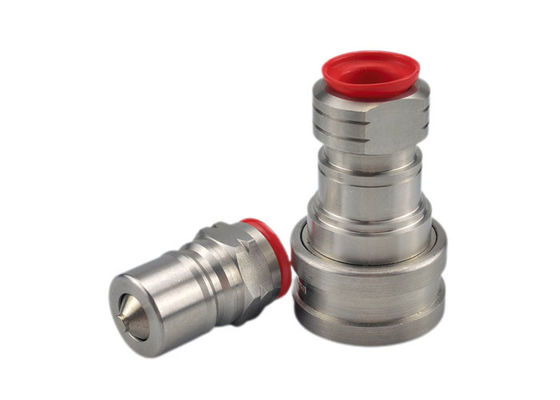

Quick Coupler Hidraulik SS316

1-1 / 4 '' CB-1 Series stainless steel 316 kopling cepat hidrolik tipe dekat

CB-SPL-1FG / CB-SPM-1FG digunakan pada peralatan konstruksi, aplikasi hidrolik.Kopling Shut-Off Ganda ini dapat ditemukan di mana saja di mana jalur transfer fluida perlu dihubungkan dan diputuskan untuk pengoperasian atau pemeliharaan peralatan, dan kehilangan fluida tidak diinginkan.

Bahan Standar

• Kuningan, baja berlapis seng, baja tahan karat
• Segel: NBR, Viton, EPDM

fitur

1. Katup popet tersedia untuk mencegah kebocoran yang terlepas.Katup poppet terbuka secara otomatis saat digabungkan dalam tekanan kerja terukur untuk menjaga aliran dengan cepat.
2. Bagian penting dikeraskan untuk ketahanan.
3. Kompatibel dengan PARKER 60 Series, FASTER HNV Series AEROQUIP FD45 Series dan HANSEN HK Series.

   Ukuran badan	PARTNO.	Benang	SEBUAH	B	Di seberang Rumah Susun
   1/8 "	CB-S1S-1FG	1 / 8-27	1.91	0.98	0,56
   1/8 "	CB-S1S-1FN	1 / 8-27	1.91	0.98	0,56
   1/4 "	CB-S2S-1FG	1 / 4-19	2.26	1.17	0,75
   1/4 "	CB-S2S-1FN	1 / 4-18	2.26	1.17	0,75
   3/8 "	CB-S3S-1FG	3 / 8-19	2.56	1.42	0.88
   3/8 "	CB-S3S-1FN	3 / 8-18	2.56	1.42	0.88
   1/2 "	CB-S4S-1FG	1 / 2-14	2.96	1.86	1.13
   1/2 "	CB-S4S-1FN	1 / 2-14	2.96	1.86	1.13
   3/4 "	CB-S6S-1FG	3 / 4-14	3.48	2.22	1.31
   3/4 "	CB-S6S-1FN	3 / 4-14	3.48	2.22	1.31
   1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75



   Ukuran badan	PARTNO.	Benang	C	D	E	HEX
   1/8 "	CB-P1S-1FG	1 / 8-27	1.26	0.65	0.44	0,56
   1/8 "	CB-P1S-1FG	1 / 8-27	1.26	0.65	0.44	0,56
   1/4 "	CB-P2S-1FG	1 / 4-19	1.52	0.87	0,56	0,75
   1/4 "	CB-P2S-1FN	1 / 4-18	1.52	0.87	0,56	0,75
   3/8 "	CB-P3S-1FG	3 / 8-19	1.76	1.01	0.61	0.88
   3/8 "	CB-P3S-1FN	3 / 8-18	1.76	1.01	0.61	0.88
   1/2 "	CB-P4S-1FG	1 / 2-14	2.03	1.30	0.76	1.13
   1/2 "	CB-P4S-1FN	1 / 2-14	2.03	1.30	0.76	1.13
   3/4 "	CB-P6S-1FG	3 / 4-14	2.36	1.52	0.71	1.31
   3/4 "	CB-P6S-1FN	3 / 4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1 "	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
