Tempat asal:
Cina
Nama merek:
carterberg
Sertifikasi:
IATF16949
Nomor model:
CB-Q/ZB275

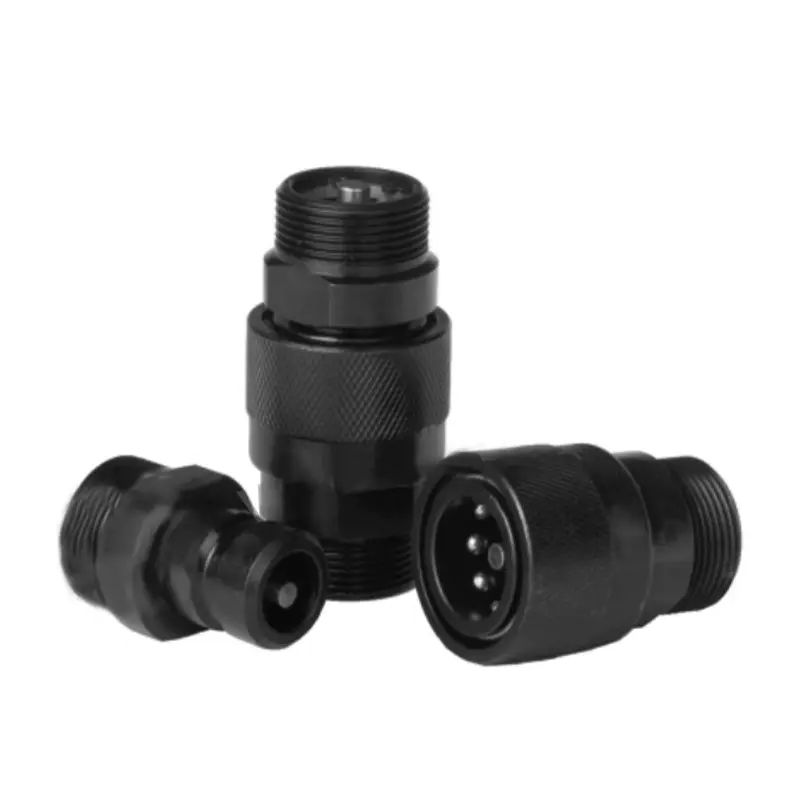

Kopling Cepat Hidraulik Ulir-Terkunci CB-Q/ZB275 – Dorong-Tarik Manual untuk Aplikasi Tekanan Rendah
Kopling cepat hidraulik ulir-terkunci dorong-tarik manual CB-Q/ZB275 memastikan sambungan yang cepat dan bebas kebocoran untuk sistem hidraulik bertekanan rendah. Dirancang untuk ketahanan, ia menampilkan konstruksi baja/baja tahan karat dan penutupan katup otomatis untuk mencegah tumpahan. Ideal untuk peralatan pertanian, konstruksi, dan bergerak, kopling ini mendukung tekanan sedang dan penggunaan yang sering. Mekanisme penguncian selongsong ergonomisnya menyederhanakan pengoperasian, meningkatkan efisiensi dalam aplikasi transfer fluida. Dipercaya untuk keandalannya, ia memenuhi standar industri untuk keselamatan dan kinerja.
| Ukuran Badan (in) | M16*1.5 | M22*1.5 | M27*1.5 | M30*1.5 | M36*1.5 | M42*1.5 | M52*2 | M60*2 | M68*2 |
| Kode | DN6 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Baja | 34.5 | 34.5 | 34.5 | 27.6 | 27.6 | 27.6 | 20.7 | 13.8 | 13.8 |
| Baja Tahan Karat | 13.8 | 13.8 | 10.4 | 10.4 | 7 | 7 | 7 | 7 | 7 |
| Rentang Suhu (NBR) | -20℃ ~ +100℃ | ||||||||
| NO. BAGIAN | L | L1 | L2 | L3 | D1 | D2 | CH1 | CH2 | T |
| CB-Q/ZB275-DN6T-SP | 67 | 44 | 40 | 18 | 28 | 13 | 19 | 19 | M16*1.5 M14*1.5 |
| CB-Q/ZB275-DN8T-SP | 69 | 46 | 41 | 19 | 30 | 16 | 22 | 22 | M22*1.5 M18*1.5 |
| CB-Q/ZB275-DN10T-SP | 78 | 52 | 46 | 22 | 35 | 19 | 27 | 27 | M27*1.5 |
| CB-Q/ZB275-DN15T-SP | 87 | 56 | 52.5 | 24 | 39.5 | 22 | 30 | 30 | M30*1.5 |
| CB-Q/ZB275-DN20T-SP | 97 | 65 | 58.5 | 29 | 48 | 28 | 36 | 36 | M36*2 |
| CB-Q/ZB275-DN25T-SP | 109 | 73 | 65.5 | 31 | 55 | 35 | 46 | 46 | M42*2 |
| CB-Q/ZB275-DN32T-SP | 129 | 84 | 79 | 36 | 64.5 | 32 | 55 | 55 | M52*2 |
| CB-Q/ZB275-DN40T-SP | 145 | 93 | 89.5 | 39.5 | 78 | 51 | 65 | 65 | M60*2 |
| CB-Q/ZB275-DN50T-SP | 156 | 99 | 96.5 | 41 | 82 | 55 | 70 | 70 | M68*2 |
