Place of Origin:
China
Nama merek:
carterberg
Sertifikasi:
IATF16949
Model Number:
CB-10218

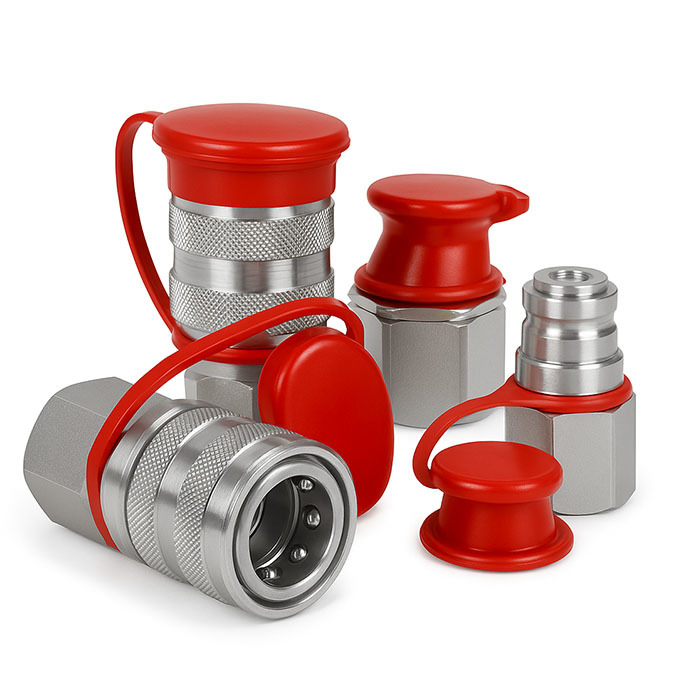

PeraturanCB-10218adalah kopling cepat tekanan tinggi yang dirancang untuk sistem hidrolik yang menuntut yang membutuhkan hingga100 MPa (14,500 PSI)Tekanan kerja. kompak dan tepat, fiturpemutusan tanpa kebocoran, acincin penguncian mekanis, danKompatibilitas CEJN 218, membuatnya ideal untuk penekanan baut, alat tekanan, dan operasi hidrolik yang dikendalikan.
ItuG 3/8" antarmuka berujung, konstruksi baja yang keras, dan profil aliran tinggi memungkinkan untuk menahan siklus tekanan tinggi yang sering dengan kinerja yang konsisten.
• Diatur untuk 100 MPa (14.500 PSI)
Dirancang untuk aplikasi hidrolik ekstrim yang membutuhkan keandalan tinggi dan penyegelan yang konsisten.
•Pemutus Tanpa Kebocoran
Mencegah kehilangan cairan saat melepaskan kopling, melindungi operator dan meminimalkan kontaminasi.
•Profil kompak
Hanya73.4 mm panjangdan340,6 mm diameter, ideal untuk area perakitan yang sempit.
•Mekanisme Kunci Positif
Penyambungan betina mencakupcincin penguncian mekanis otomatisuntuk mencegah pemutusan secara tidak sengaja di bawah tekanan.
•Tingkat Aliran Tinggi
Mengirim hingga15 L/menitMelalui jalan sempit, mendukung kontrol hidraulik responsif.
•Bahan & Segel
Baja mati dengan lapisan seng untuk daya tahan; standarSegel NBRdengan antarmuka karet-logam opsional.
•Koneksi G 3/8 ′ dengan benang
Memastikan instalasi yang aman di peralatan uji dan perangkat tekanan tinggi.
| Spesifikasi | Nilai |
|---|---|
| Tekanan Kerja | 100 MPa (14,500 PSI) |
| Tekanan ledakan | ≥ 200 MPa |
| Tingkat Aliran | 15 L/menit |
| Sambungan Thread | G 3/8 |
| Panjang | 73.4 mm |
| Diameter luar | 34.6 mm |
| Ukuran Kunci | 27 mm |
| Torsi | 60 ∼ 70 Nm |
| Jenis penyegelan | NBR (opsional) |
| Bahan | Baja tahan karat berlapis seng |
| Kisaran suhu | -30°C sampai +100°C |
| Mengunci | Cincin mekanik (wanita) |
Kurva tekanan-aliran khas CB-10218.
Wanita (Socket)

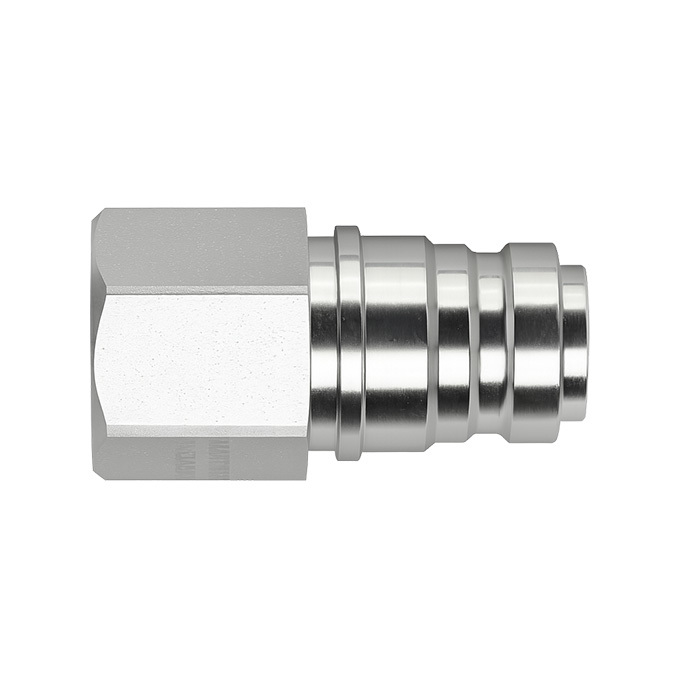

Pria (Plug)
CB-10218 secara struktural dan fungsional kompatibel dengan CEJN 218 seri kopling. dirancang untuk mencocokkan dimensi benang, jalur aliran dan antarmuka penyegelan,dapat berfungsi sebagai pengganti langsung pada sebagian besar alat dan perlengkapan standar 100 MPa.
T: Bisakah CB-10218 dihubungkan di bawah tekanan?
A: Tidak. Sistem harus tertekan sebelum diputus. Penguncian mekanis memastikan keamanan setelah penyambutan penuh.
T: Apakah ini bisa ditukar dengan bagian CEJN 218?
A: Ya. CB-10218 menawarkan drop-in kompatibilitas dengan CEJN 218 Series kopling jantan dan betina.
T: Apakah ini cocok untuk aliran dinamis atau berdenyut?
A: Ya, dalam kisaran tekanan dan suhu nominal. Untuk bersepeda sering, penyegelan logam opsional dianjurkan.
