Place of Origin:
China
Nama merek:
carterberg
Sertifikasi:
IATF16949
Model Number:
CB-10116

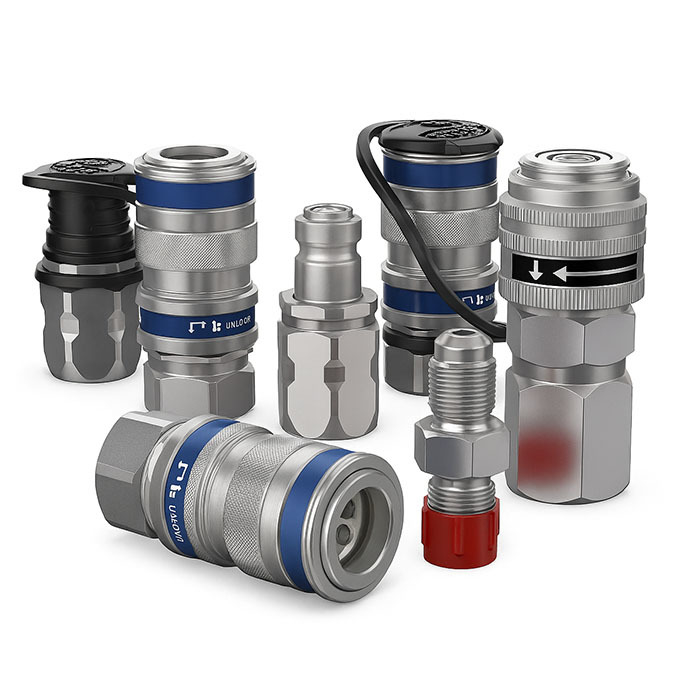

CB-10116 adalah kopling cepat hidraulik baja tahan karat yang ringkas, direkayasa untuk memenuhi tuntutan tinggi sistem tekanan ultra tinggi di lingkungan korosif. Dirancang sebagai alternatif yang sepenuhnya kompatibel dengan Seri CEJN 116, model ini menggabungkan fitur keselamatan mekanis, pengoperasian tanpa tetesan, dan kerucut segel logam CMS 120° CEJN untuk memberikan keandalan penyegelan yang unggul di bawah tekanan ekstrem.
Ideal untuk alat torsi, tensioner, dan peralatan hidraulik portabel, CB-10116 adalah pilihan integritas tinggi Anda ketika kegagalan bukanlah pilihan.
• Konstruksi Baja Tahan Karat 100%: Tahan korosi dan cocok untuk lingkungan agresif termasuk sistem kelautan, kimia, dan lepas pantai.
• Desain Bodi Kompak: Hanya berukuran panjang 51,2 mm dan diameter 24,5 mm, sempurna untuk aplikasi ruang sempit.
• Segel Logam CMS (Kerucut 120°): Penyegelan logam-ke-logam yang kompatibel dengan CEJN dengan ketahanan suhu dan bahan kimia yang tinggi.
• Pengoperasian Bebas Kebocoran: Dirancang untuk nol tumpahan selama sambungan dan pemutusan.
• Kopling Pria Tanpa Katup: Dioptimalkan untuk sistem di mana arah fluida diatur secara eksternal.
• Cincin Pengunci Keselamatan: Kopling wanita menyertakan cincin mekanis untuk mencegah pemutusan yang tidak disengaja.
• Peringkat Tekanan Tinggi: Tekanan pengoperasian 150 MPa (21.750 PSI), dengan tekanan pecah minimum 300 MPa.
• Sambungan Berulir G 1/4": Kompatibel dengan antarmuka hidraulik industri umum.
• Tutup Debu Standar Termasuk: Memperpanjang umur kopling dan melindungi permukaan internal. Tutup aluminium opsional tersedia.
| Parameter | Nilai |
|---|---|
| Jenis Sambungan | Ulir betina G 1/4" |
| Material | Baja tahan karat AISI 316 |
| Jenis Segel | Segel kerucut logam CMS (120°) |
| Material Segel | Nitrile (NBR) |
| Tekanan Kerja | 150 MPa (21.750 PSI) |
| Tekanan Pecah | ≥300 MPa |
| Diameter Aliran Nominal | 2,5 mm |
| Laju Aliran (Δp=1 bar) | 6 L/mnt |
| Panjang | 51,2 mm |
| Diameter Luar | 24,5 mm |
| Ukuran Kunci | 22 mm |
| Rentang Suhu | -30°C hingga +100°C |
| Katup | Pria: tanpa katup / Wanita: dengan cincin pengaman |
| Tutup Debu | Plastik standar; aluminium opsional |
Kurva tekanan-aliran tipikal CB-10116.
Betina (Soket)
Jantan (Steker)
• Alat Torsi & Tensioner Hidraulik
Di mana kopling yang bebas kebocoran, ringkas, dan presisi sangat penting.
• Perawatan di Lingkungan Korosif
Cocok untuk fasilitas kelautan, lepas pantai, dan kimia.
• Unit Hidraulik Portabel
Untuk sistem tekanan tinggi dengan kontrol fluida volume kecil.
CB-10116 sepenuhnya dapat dipertukarkan dengan Seri CEJN 116 dalam hal:
• Dimensi & Antarmuka Ulir (G1/4")
• Metode Penyegelan (kerucut CMS 120°)
• Peringkat Tekanan & Suhu
• Format Kopling (pria tanpa katup + wanita pengaman)
T: Apa perbedaan CB-10116 dari CB-10125 atau CB-10218?
J: CB-10116 adalah baja tahan karat dan memiliki segel logam CMS. CB-10125 dan 10218 biasanya baja karbon dengan penyegelan O-ring. Juga, 10116 memiliki desain yang lebih ringkas dan tidak ada katup internal di sisi pria.
T: Apakah CB-10116 cocok untuk aplikasi kimia atau kelautan?
J: Ya. Konstruksi baja tahan karat penuh dan desain bebas kebocoran membuatnya ideal untuk lingkungan korosif dan sensitif.
T: Bisakah CB-10116 menggantikan CEJN 116 secara langsung?
J: Ya. Ini sepenuhnya kompatibel secara dimensi dan fungsional.
