Place of Origin:
China
Nama merek:
carterberg
Sertifikasi:
IATF16949
Model Number:
CB-10135

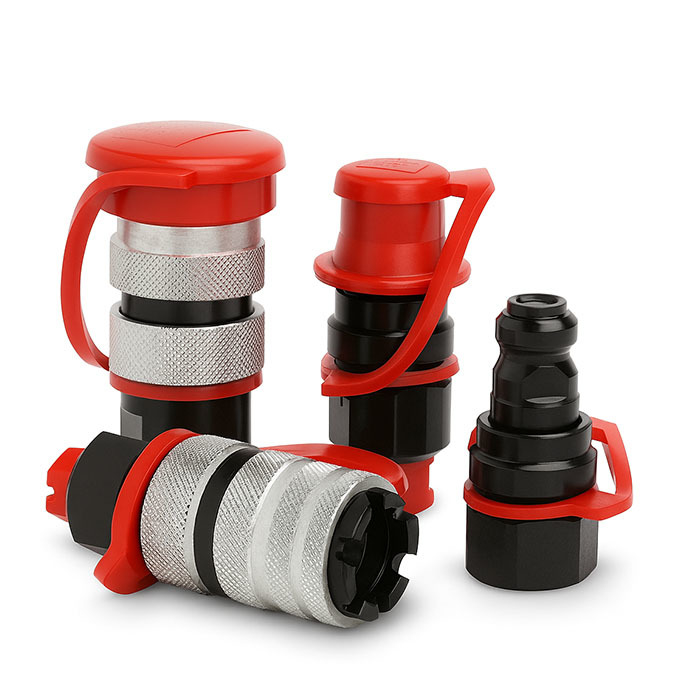

The CB-10135 adalah kopling cepat tekanan ultra tinggi yang ringkas yang dirancang untuk sistem hidraulik yang menuntut yang beroperasi hingga 300 MPa (43.500 PSI). Sepenuhnya kompatibel dengan Seri CEJN 135, kopling ini dioptimalkan untuk kinerja bebas kebocoran, keselamatan mekanis, dan integrasi cepat ke dalam sistem hidraulik ruang terbatas.
Dengan badan baja yang dikeraskan dan cincin pengunci yang aman pada bagian betina, CB-10135 sangat ideal untuk alat penyelamat, penarik bantalan, dan bangku uji tekanan tinggi.
• Tekanan Kerja 300 MPa: Dibuat untuk sistem tekanan ekstrem tanpa risiko kebocoran atau deformasi.
• Desain Tanpa Tumpahan: Sambungkan dan putuskan sambungan dengan aman di bawah tekanan dengan kehilangan cairan minimal.
• Pertukaran CEJN 135: Sepenuhnya kompatibel dengan kopling seri CEJN 135 standar dan alat hidraulik.
• Cincin Pengunci Keselamatan: Bagian betina mencakup cincin pengunci mekanis untuk mencegah pemutusan yang tidak disengaja.
• Dimensi Kompak: Panjang total 64 mm, diameter aliran 2,5 mm – sempurna untuk pemasangan yang ketat.
• Jenis Ulir: Antarmuka berulir M16x1.5 dengan segel kerucut 60°.
• Material Tahan Lama: Baja karbon yang dikeraskan dengan lapisan permukaan hitam untuk kekuatan maksimum.
• Efisiensi Aliran: Memberikan 4,6 L/menit pada penurunan tekanan 1 bar.
• Ukuran Kunci: Standar 22 mm untuk pemasangan yang mudah.
| Parameter | Nilai |
|---|---|
| Koneksi | M16x1.5 dengan kerucut 60° |
| Material | Baja karbon yang dikeraskan |
| Tekanan Kerja | 300 MPa (43.500 PSI) |
| Tekanan Pecah | ≥600 MPa |
| Diameter Aliran | 2,5 mm |
| Laju Aliran (Δp = 1 bar) | 4,6 L/menit |
| Panjang | 64 mm |
| Diameter Luar | 30 mm |
| Rentang Suhu | -20°C hingga +80°C |
| Mekanisme Katup | Tanpa tumpahan |
| Mekanisme Penguncian | Kunci cincin betina |
| Jenis Segel | Kerucut 60° + NBR (standar) |
Kurva tekanan-aliran tipikal CB-10135.
Kehilangan tekanan minimal dipertahankan bahkan di bawah rentang tekanan 300 MPa, memastikan efisiensi dan keselamatan sistem.

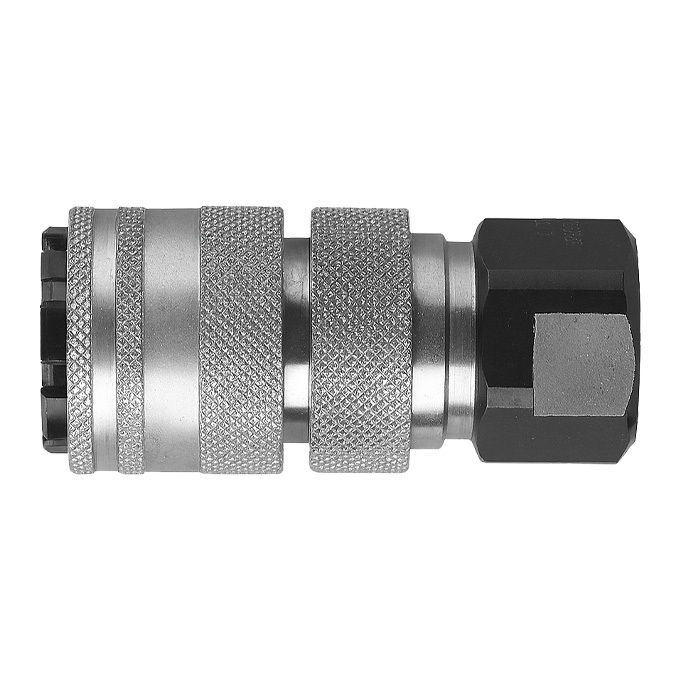

Betina (Soket)

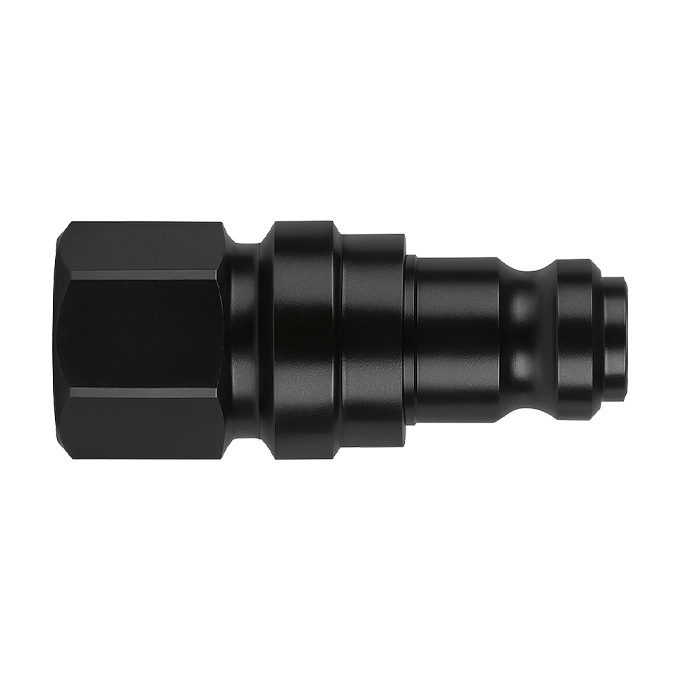

Jantan (Steker)
• Sistem Penarik Hidraulik
• Penyelamatan dan Penyebar
• Bangku Uji Tekanan Ultra Tinggi
• Alat Perawatan Presisi
• Unit Servis di Luar Lokasi
CB-10135 sepenuhnya kompatibel secara dimensi dan fungsional dengan kopling Seri CEJN 135:
• Antarmuka ulir: M16x1.5
• Diameter nominal dan tekanan kerja yang sama
• Kerucut segel logam yang cocok
• Keselamatan penguncian mekanis yang serupa
