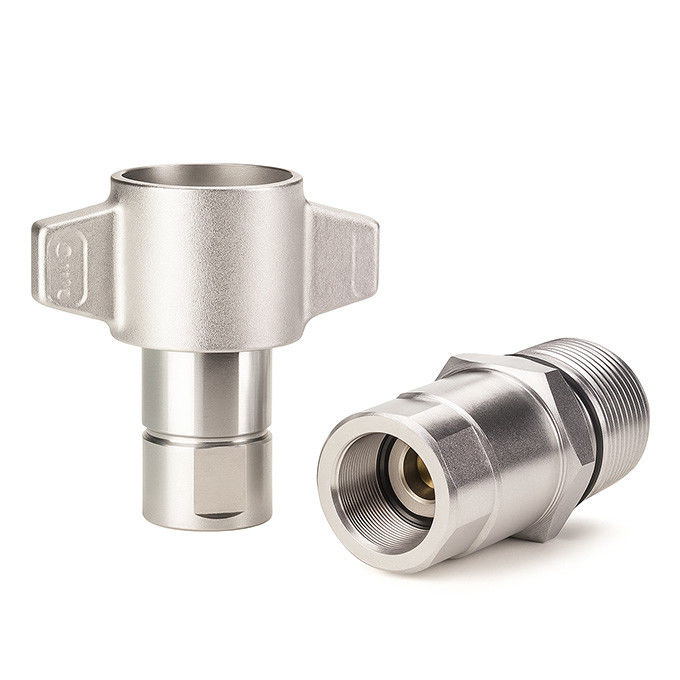

CB-SPS-3FN-96 Threaded Hydraulic Coupler.
CB-SPS-3FN-96 adalah pendamping hidraulik cepat berujung gaya sayap yang dirancang untuk aplikasi yang membutuhkan koneksi yang dapat diandalkan di bawah tekanan residual dan getaran.Dirancang dengan struktur penutupan dua arah dan kemampuan pemasangan flange, model ini sangat ideal untuk sistem di mana koneksi manual yang cepat dan pemasangan yang aman sangat penting.
Kompatibel dengan standar flange umum, ia menawarkan fleksibilitas dan kekuatan untuk hidraulik mobile, sistem ladang minyak, dan jalur transfer tekanan tinggi.
Fitur Utama
• Desain gagang sayap untuk koneksi manual yang mudah tanpa alat
• Koneksi berujung dengan katup shut-off ganda terintegrasi (tidak ada kehilangan cairan)
• Kemampuan koneksi tekanan residual untuk tekanan tinggi atau sistem berdenyut
• Antarmuka pemasangan flange, cocok untuk pemasangan panel atau balok
• Tersedia dalam tiga ukuran: 3/4", 1", dan 1-1/4"
• Kompatibel dengan pengikat berujung dengan profil yang sama untuk penggunaan fleksibel
• Badan tahan getaran, cocok untuk pengaturan hidrolik bergerak atau tugas berat.
Spesifikasi Teknis
| Ukuran (inci) |
Tekanan nominal (PSI) |
Tekanan nominal (bar) |
Tingkat aliran (GPM) |
Kisaran suhu |
Bahan segel |
| 3/4 " |
3,000 |
207 |
50 |
-30°C sampai +120°C |
NBR |
| 1 " |
3,000 |
207 |
75 |
-30°C sampai +120°C |
NBR |
| 1-1/4 " |
2,750 |
190 |
100 |
-30°C sampai +120°C |
NBR |
•Bahan: Baja karbon berlapis seng
•Jenis koneksi: Wing-nut thread-to-connect
•Jenis segel: katup poppet internal dengan shut-off ganda
•Pemasangan: Panel dipasang melalui permukaan flange (dengan tutup debu pelindung opsional)
Gambaran Umum Dimensi
Wanita (Socket)
| Ukuran tubuh |
Teman. |
Benang |
A |
B |
HEX |
| 3/4 " |
CB-S6B-3FN-A |
3/4-14 |
79 |
103 |
29,2 |
| 1 " |
CB-S8B-3FN-A |
1-11 1/2 |
96 |
113 |
36,6 |
| 1 1/4 |
CB-S10B-3FN-A |
1-1/4 |
101 |
132 |
45,2 |
Pria (Plug)
| Ukuran tubuh |
Teman. |
Benang |
C |
D |
HEX |
| 3/4 " |
CB-P6B-3FN-A |
3/4-14 |
79 |
38 |
33,3 |
| 1 " |
CB-P8B-3FN-A |
1-11 1/2 |
90 |
47,5 |
39,6 |
| 1 1/4 |
CB-P10B-3FN-A |
1-1/4 |
94 |
53,8 |
47,8 |
Aplikasi
• Sistem hidrolik mobile dengan ruang panel terbatas
• Kendaraan layanan tambang minyak dan kimia
• Sistem tekanan tinggi yang membutuhkan toleransi tekanan residual
• Peralatan dengan getaran atau beban kejut yang kuat (misalnya, unit pengeboran, derek)
Mengapa Pilih CB-SPS-3FN-96 Daripada Kopling Threaded Standar?
Dibandingkan dengan kopling bergaris gaya hex konvensional, tipe sayap 96 menawarkan:
• Mempermudah penekanan/pengelompokan manual di bawah tekanan
• Perataan visual yang lebih cepat selama pemasangan
• Pemasangan panel sederhana dengan ukuran antarmuka yang konsisten
• Sambungan yang dapat diandalkan di mana perlu sering dibongkar
