CB-SPM-10F Stainless Steel Hydraulic Quick Coupling (1" Separuh Wanita, ISO 7241-A)
CB-SPM-10F adalah kopling cepat hidrolik wanita 1 inci yang dirancang dan diproduksi sesuai dengan standar internasional ISO 7241-A.Dibangun dengan bodi baja tahan karat (SUS304 atau SUS316) dan katup penutupan gaya boneka, ia menyediakan koneksi yang dapat diandalkan dan kedap air dalam sistem hidrolik tekanan tinggi.
Model ini banyak digunakan dalam peralatan seluler, sirkuit hidrolik OEM, dan lingkungan korosif di mana kinerja, kompatibilitas, dan kemudahan pemeliharaan sangat penting.
Mencari lengkap ISO 7241-A kopling lineup?
Fitur Utama
•Kesesuaian Standar️ Bergantian dengan Parker 6600, Faster ANV, Aeroquip 5600, dan seri Hansen HA.
• RDesain katup obustMekanisme katup poppet internal menyediakan penutupan otomatis selama pemutusan.
•Ketahanan KorosiSUS304 atau SUS316 stainless steel tersedia, ideal untuk aplikasi yang menuntut.
• HIgh-Flow 1 ̊ UkuranMengatasi volume yang lebih besar dan tingkat tekanan dalam sistem hidrolik.
•Opsi Multiple ThreadG (BSP), NPT, dan benang BSPP tersedia atas permintaan.
•Opsi segelPenutup NBR standar, dengan pilihan FKM (Viton) atau EPDM.
Konstruksi Teknis

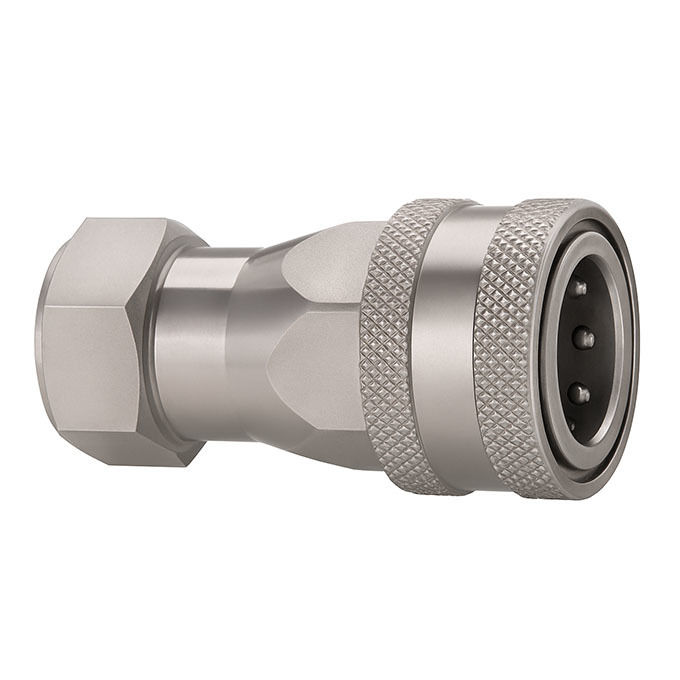

CB-SPM-10F memiliki bodi soket wanita dengan lengan berkerut terintegrasi untuk koneksi dan pemutusan manual.Di bagian dalam, katup poppet yang dilengkapi pegas memastikan penutupan yang aman untuk mencegah hilangnya cairan dan kontaminasi selama pemisahan kopling.
Model ini mendukung tekanan kerja hingga 3000 PSI (tergantung pada ukuran sistem), dan cocok untuk sistem statis dan mobile yang membutuhkan pemeliharaan cepat dan waktu henti yang rendah.
Gambaran Umum Dimensi
Wanita (Socket)
| Ukuran tubuh |
Teman. |
LS |
Φ D |
HS |
A |
T |
| 1/4 " |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2 " |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 " |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

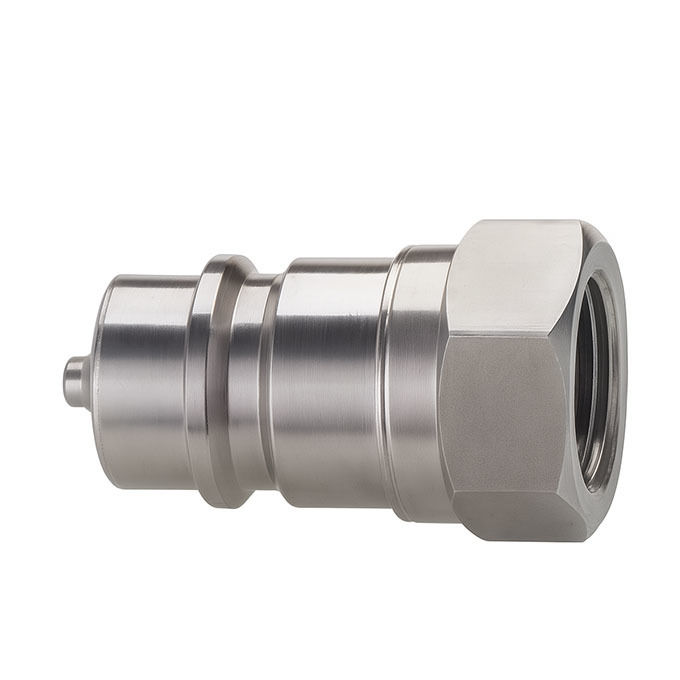

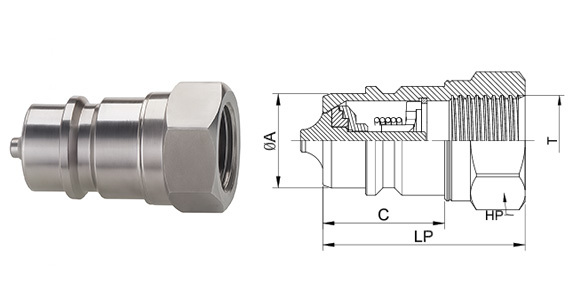

Pria (Plug)
| Ukuran tubuh |
Teman. |
LP |
C |
HP |
A |
T |
| 1/4 " |
CB-P2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2 " |
CB-P4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 " |
CB-P6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-P8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Panduan Pemilihan Bahan & Segel
SUS304Perlindungan korosi yang hemat biaya
SUS316 Lebih tahan terhadap air asin, bahan kimia, dan cuaca ekstrim
Segel:
• NBR: Minyak hidraulik umum
• FKM (Viton): Suhu tinggi, cairan sintetis
• EPDM: Sistem air-glikol, fosfat ester
Kombinasi ini memungkinkan insinyur untuk mengkonfigurasi CB-SPM-10F untuk lingkungan tertentu, seperti lepas pantai, pertanian, atau pertambangan.
Bagan Kompatibilitas
| Model Carterberg |
Parker |
Lebih cepat. |
Aeroquip |
Hansen |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
Memastikan kompatibilitas benang dan konfigurasi penyegelan saat mengganti kopling yang ada.
Aplikasi
• Excavator & wheel loader
• Pemanfaatan hutan
• Mesin pertambangan bawah tanah
• Unit tenaga hidrolik
• Semprotan pertanian
Model ini sering dipilih oleh teknisi pemeliharaan dan insinyur OEM yang membutuhkan kopling standar global yang kuat, ramah layanan, dan kompatibel di seluruh merek.
Pertanyaan yang Sering Diajukan (FAQ)
T: Apakah CB-SPM-10F kompatibel dengan Parker 6600 Series?
A: Ya.Ini cocok dengan dimensi dan kinerja fungsional, termasuk struktur katup dan tindakan penguncian.
T: Apa perbedaan antara versi SUS304 dan SUS316?
A: SUS316 memberikan ketahanan korosi yang lebih tinggi untuk digunakan di laut, kimia, atau paparan di luar ruangan.
T: Segel mana yang harus saya gunakan?
A: NBR cocok untuk sebagian besar sistem;menggunakan FKM untuk suhu yang lebih tinggi, atau EPDM untuk cairan berbasis air.
