Tempat asal:
Cina
Nama merek:
carterberg
Sertifikasi:
IATF16949
Nomor model:
CB-SPL-10F

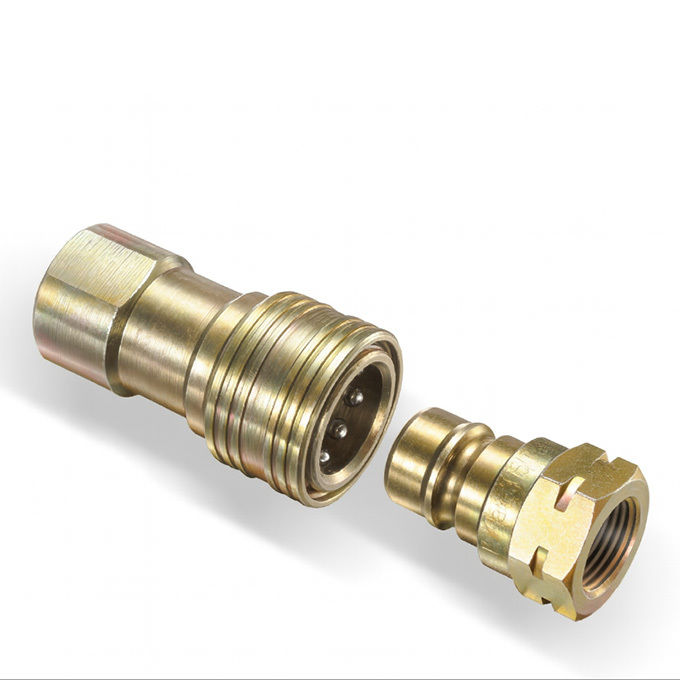

CB-SPL-10Fsesuai dengan standar geometri yang ditetapkan oleh ISO 7241-1 A, memastikan pas yang sempurna di seluruh sistem hidrolik global.
| Ukuran ISO | Diameter nominal (mm) | L1 (mm) | L2 (mm) | Ø1 (mm) | Ø2 (mm) | F (Thread) | Berat (g) |
|---|---|---|---|---|---|---|---|
| 1/4 | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8 | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2 ′′ | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4 | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1 ¢ | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
Semua pengukuran mengacu pada setengah soket dalam posisi yang terhubung.

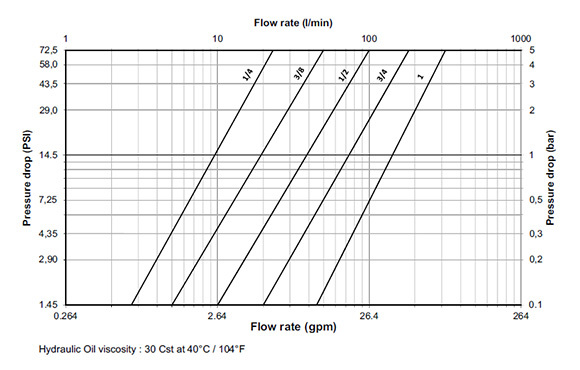

Setiap ukuran memberikan kinerja tekanan yang dioptimalkan dengan penurunan tekanan minimal pada viskositas minyak standar.
| Ukuran ISO | Tekanan kerja maksimum (bar/psi) | Tingkat aliran (Δp = 1 bar) | Tumpahan (ml) |
|---|---|---|---|
| 1/4 | 315 / 4565 | 60,3 l/menit | 0.35 |
| 3/8 | 315 / 4565 | 10 l/menit | 1.5 |
| 1/2 ′′ | 250 / 3625 | 120,5 l/menit | 2.6 |
| 3/4 | 250 / 3625 | 20 l/menit | 8.5 |
| 1 ¢ | 200 / 2900 | 25 l/menit | 13 |
CB-SPL-10F memungkinkan pemilihan bahan dan segel yang fleksibel tergantung pada paparan aplikasi (suhu, kompatibilitas kimia, tekanan sistem).
| komponen | Bahan Standar | Opsional |
|---|---|---|
| Tubuh / lengan | Baja berlapis seng (bebas dari Cr6) | Baja tahan karat atas permintaan |
| Katup | Baja berlapis seng | ️ |
| Bola | Baja tahan karat | ️ |
| Sumber | Baja karbon | Baja tahan karat |
| Segel | NBR (nitril) | FKM (Viton) |
Rentang suhu:
• NBR: -20°C sampai +100°C
• FKM: -20°C sampai +200°C
