Tempat asal:
Cina
Nama merek:
carterberg
Sertifikasi:
IATF16949
Nomor model:
CB-SPL-10F
PeraturanHubungan cepat hidrolik CB-SPL-10Fdidesain sesuai denganISO 7241-1 Astandar internasional, menawarkan solusi yang aman dan berkinerja tinggi untuk koneksi fluida dalam sistem hidrolik modern.Dirancang dengan badan baja berlapis seng yang kokoh dan dilengkapi dengan mekanisme penguncian bola dan katup penutupan ganda, seri ini memastikanaman, pemutusan bebas kebocorandalam kondisi yang menuntut.
Dibuktikan melintasimesin pertanian, peralatan pekerjaan umum, dan sirkuit hidrolik industri, CB-SPL-10F berdiri sebagai pengganti yang dapat diandalkan untuk kopling yang diakui secara global sepertiHansen H-15000, Parker 6600, dan Faster ANV.
| Ukuran ISO | Diameter nominal (mm) | Tekanan kerja maksimum (bar/psi) | Tingkat aliran @ ∆p 1 bar (l/menit) | Tumpahan (ml) | Opsi Thread | Rentang suhu (NBR / FKM) |
|---|---|---|---|---|---|---|
| 1/4 | 6.3 | 315 / 4565 | 6.3 | 0.35 | G / NPT | -20°C sampai +100°C / +200°C |
| 3/8 | 10 | 315 / 4565 | 10 | 1.5 | G / NPT | -20°C sampai +100°C / +200°C |
| 1/2 ′′ | 12.5 | 250 / 3625 | 12.5 | 2.6 | G / NPT | -20°C sampai +100°C / +200°C |
| 3/4 | 20 | 250 / 3625 | 20 | 8.5 | G / NPT | -20°C sampai +100°C / +200°C |
| 1 ¢ | 25 | 200 / 2900 | 25 | 13 | G / NPT | -20°C sampai +100°C / +200°C |

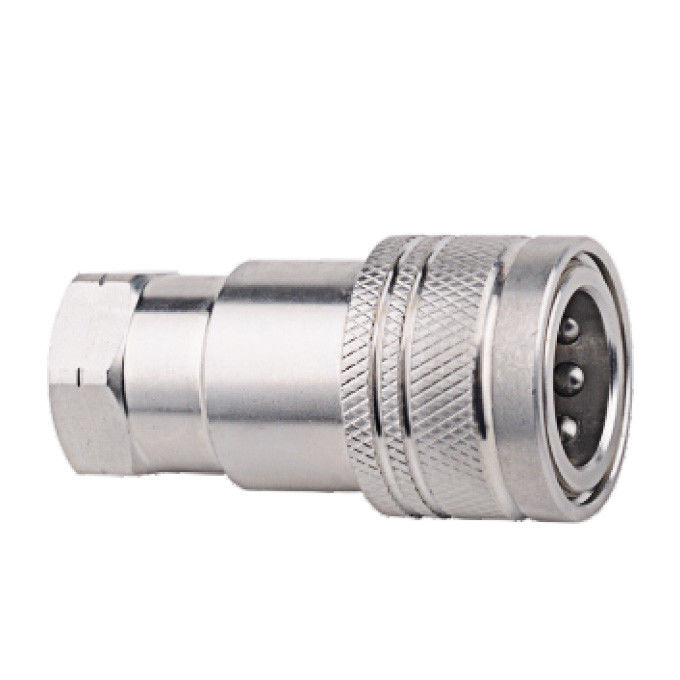

Wanita (Socket)
| Ukuran tubuh | Teman. | LS | Φ D | HS | A | T |
| 1/4 " | CB-S2L-10F | 50 | 26 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3L-10F | 60 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 |
| 1/2 " | CB-S4L-10F | 68 | 39 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4 " | CB-S6L-10F | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 |
| 1 " | CB-S8L-10F | 99.5 | 53 | 41*6 | 21 | G1 NPT1 |
| 1-1/4" | CB-S10L-10F | 112 | 69 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12L-10F | 127.5 | 84.5 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16L-10F | 158 | 99 | 75*6 | 26 | G2 NPT2 |

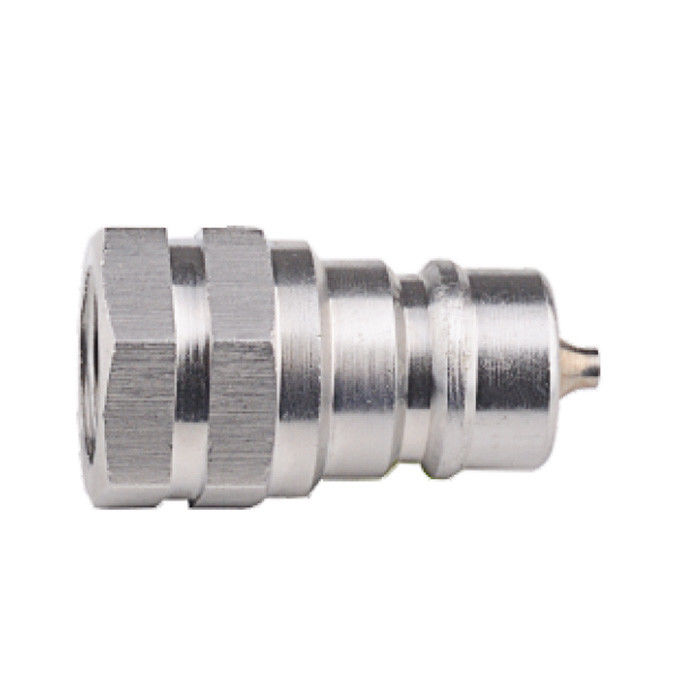

Pria (Plug)
| Ukuran tubuh | Teman. | LP | C | HP | A | T |
| 1/4 " | CB-P2L-10F | 35.5 | 15 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3L-10F | 42 | 26.5 | 22*6 | 14 | G3/8 NPT3/8 |
| 1/2 " | CB-P4L-10F | 46 | 26.5 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4 " | CB-P6L-10F | 54 | 28 | 34*6 | 18 | G3/4 NPT3/4 |
| 1 " | CB-P8L-10F | 65.5 | 35 | 41*6 | 21 | G1 NPT1 |
| 1-1/4" | CB-P10L-10F | 70 | 45 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-P12L-10F | 78 | 51 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | CB-P16L-10F | 98 | 61 | 75*6 | 26 | G2 NPT2 |

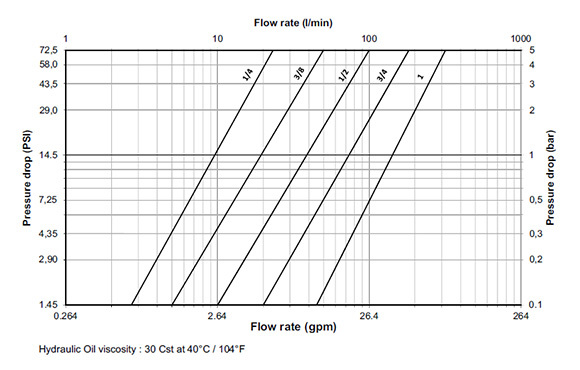

Kurva penurunan tekanan CB-SPL-10Fdidasarkan pada kondisi standar ISO 7241-A menggunakan minyak hidrolik 30 cSt pada 40 °C.
Untuk kurva aliran ukuran penuh, gambar CAD dimensi, dan perbandingan kehilangan cairan,Kunjungi halaman detail teknis CB-SPL-10F.
| Model Carterberg | Parker | Lebih cepat. | Aeroquip | Hansen |
|---|---|---|---|---|
| CB-SPL-10F | 6600 | ANV | FD56 / 5600 | H-15000 |
Untuk perincian rinci tentang geometri katup dan kompatibilitas lintas merek,mengeksplorasi panduan pertukaran dan penggantian CB-SPL-10F
