Tempat asal:
Cina
Nama merek:
carterberg
Sertifikasi:
IATF16949
Nomor model:
CB-ISOA

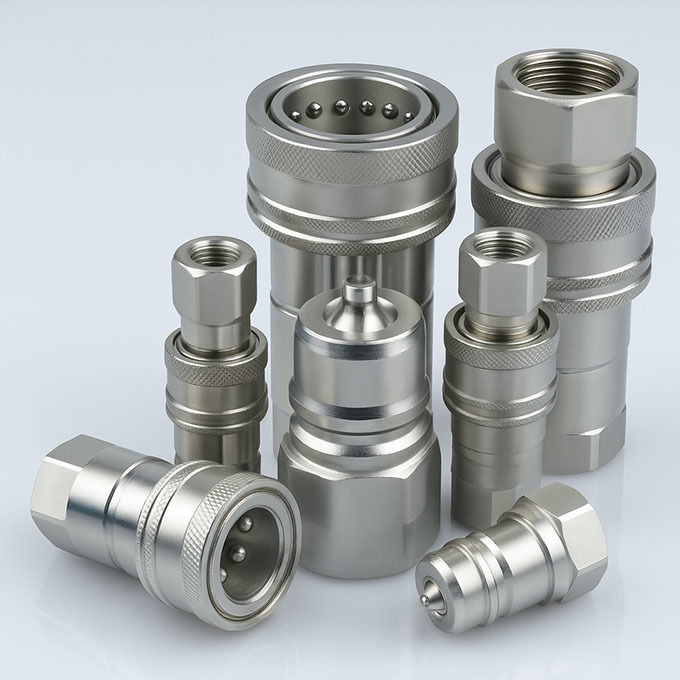

Direkayasa untuk ketahanan dalam sistem hidraulik yang menuntut, kopling cepat CB-ISOA adalah kopling tipe ISO 7241-A baja karbon yang menampilkan desain katup yang ditingkatkan untuk ketahanan superior terhadap impuls tekanan dan beban kejut.
Ini berfungsi sebagai alternatif berkinerja tinggi untuk fitting ISO-A standar pada peralatan tugas berat di mana keandalan hidraulik dan toleransi benturan sangat penting.
• Desain katup poppet yang ditingkatkan
Mengurangi hilangnya kinerja akibat lonjakan tekanan dan memberikan aliran yang stabil di bawah beban hidraulik yang berfluktuasi.
• Struktur katup penutup ganda
Memastikan tumpahan cairan minimal selama pemutusan sambil menjaga sirkuit tetap bersih dan aman.
• Mekanisme penguncian bola presisi
Andal di bawah getaran, mengunci bagian jantan dan betina dengan aman bahkan dalam sistem bergerak atau berdampak tinggi.
• Bodi baja karbon dengan pelapisan krom
Meningkatkan kekerasan permukaan dan ketahanan gores tanpa memengaruhi biaya secara signifikan.
• Segel standar: NBR
Cocok untuk sistem berbasis oli hingga 120°C; segel Viton opsional tersedia untuk ketahanan suhu yang diperluas.
• Pertukaran ISO 7241-A penuh
Kompatibel dengan Parker 6600, Faster ANV, Aeroquip 5600, dan Seri Hansen HA 15000.
| Parameter | Nilai |
|---|---|
| Ukuran bodi | 1/4", 3/8", 1/2", 3/4", 1" |
| Tekanan kerja maks | 5000 hingga 3000 PSI (bervariasi menurut ukuran) |
| Laju aliran | 3 hingga 50 GPM |
| Rentang suhu | -20°C hingga +120°C |
| Material segel | NBR (standar), Viton (opsional) |
| Jenis katup | Poppet dengan penyerapan impuls yang ditingkatkan |
| Material | Baja karbon berlapis krom |

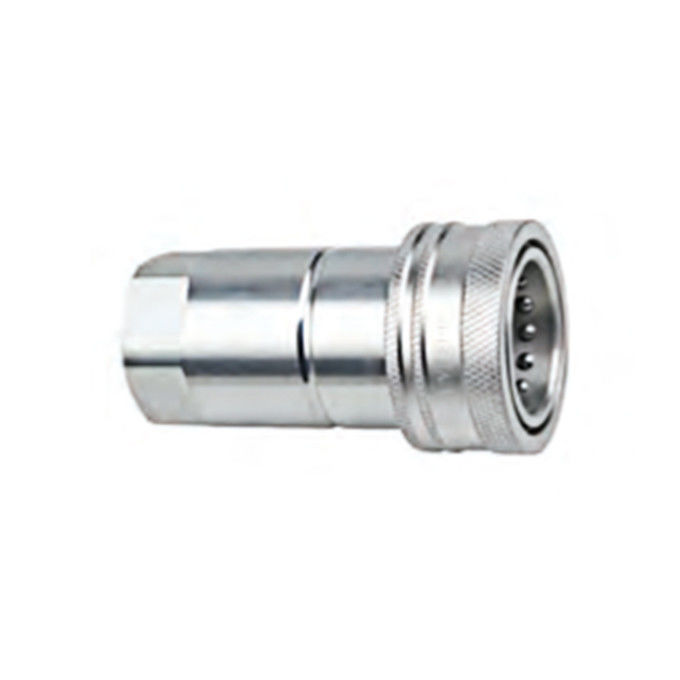

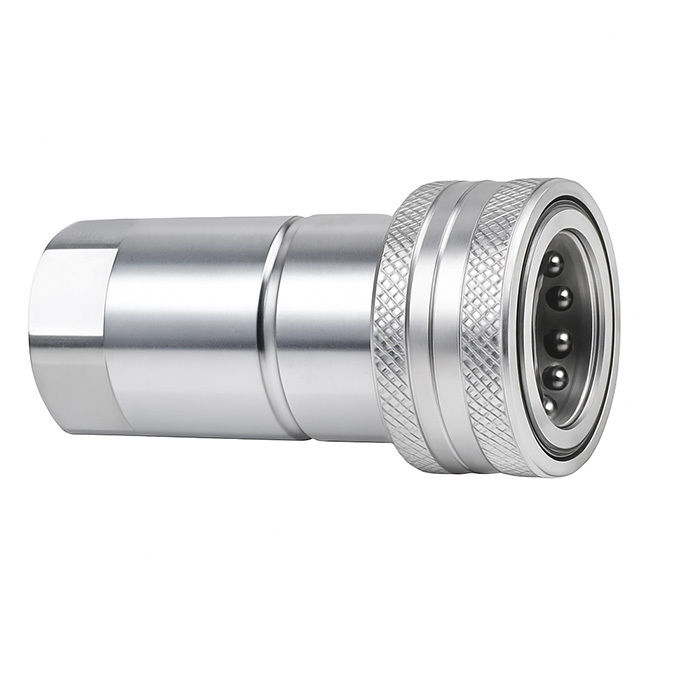

Betina (Soket)
| Ukuran Bodi | PARTNO. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

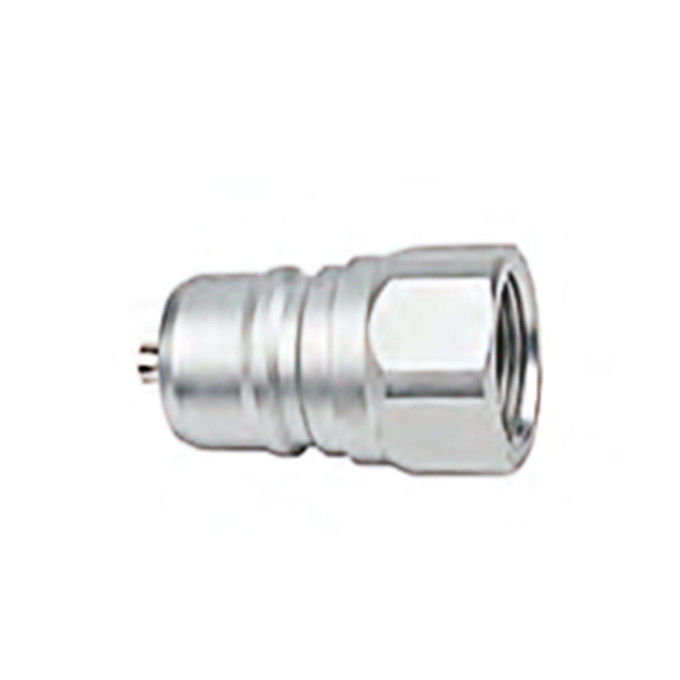

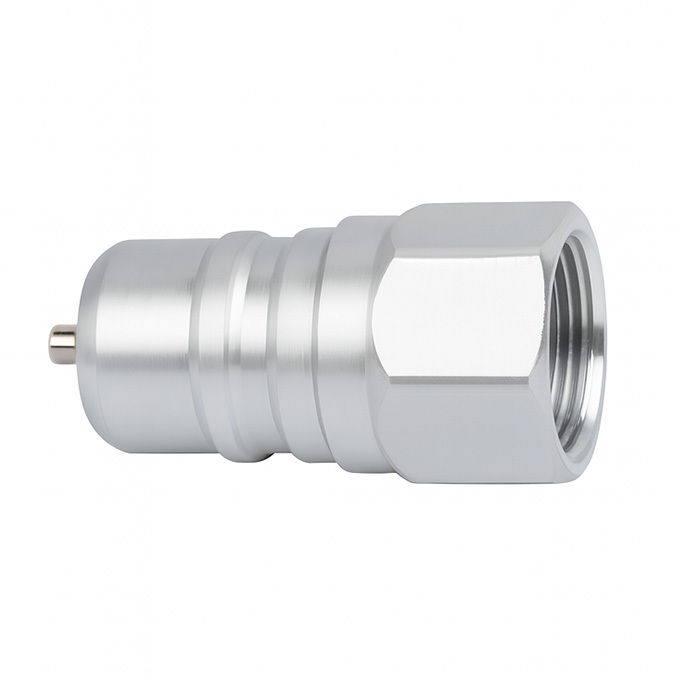

Jantan (Steker)
| Ukuran Bodi | PARTNO. | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
Gunakan bagan dari gambar referensi dengan penafian: Fluida uji: Oli-200 SUS. Kurva yang ditampilkan adalah representatif untuk seri LSQ-ISOA.
Mengapa memilih CB-ISOA daripada fitting ISO-A baja karbon standar seperti CB-SP-10M-3?
| Aspek Perbandingan | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Desain Katup | Poppet yang ditingkatkan (tahan guncangan) | Poppet standar |
| Lapisan Permukaan | Berlapis krom | Berlapis seng |
| Stabilitas Aliran | Lebih tinggi di bawah impuls | Sedang |
| Titik Harga | Sedikit lebih tinggi | Lebih hemat biaya |
| Terbaik untuk | Sistem berdampak tinggi, tugas berat | Penggunaan hidraulik umum |
