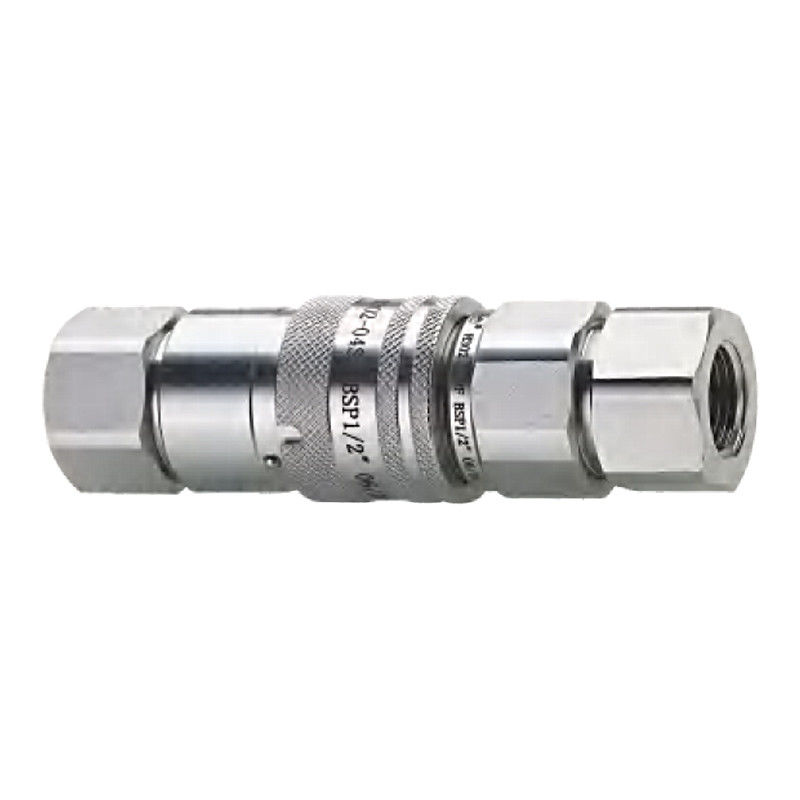

CB-SP-6FN Flat-Face Hydraulic Quick Coupler
Dirancang untuk Pekerjaan yang Sulit
CB-SP-6FN adalah kopling cepat hidraulik permukaan datar yang sesuai dengan ISO 16028 yang dirancang untuk digunakan di lingkungan yang menantang seperti konstruksi, pemeliharaan kereta api, dan pertambangan.Ini dibangun untuk meminimalkan kehilangan cairan, menahan kontaminasi, dan menahan siklus koneksi yang sering.
Jika sistem hidrolik Anda membutuhkan kinerja istirahat bersih, CB-SP-6FN menawarkan solusi yang dapat diandalkan dan aman dengan jenis benang opsional, bahan penyegelan,dan struktur yang membantu mencegah pemutusan yang tidak disengaja.
Apa yang Membuatnya Berbeda
•Desain katup permukaan datar
Tidak ada tumpahan, tidak ada kekacauan.Katup tetap tertutup ketika diputus dan hanya dibuka selama keterlibatan penuh, meminimalkan kehilangan minyak dan masuknya udara.
•Kunci Sleeve yang Berputar
Setelah koneksi, putar lengan untuk mengaktifkan kunci.Hal ini membantu mencegah pemutusan yang tidak disengaja dari getaran atau menyeret, dan melindungi bagian dalam katup dari kotoran.
•Komponen yang Dikeraskan dengan Induksi
Kursi katup dan bagian penguncian dirawat panas untuk daya tahan.Bahkan dengan operasi frekuensi tinggi, keausan minimal.
•Karoseri baja karbon berlapis seng
Dibangun untuk penggunaan dunia nyata.Opsional perawatan permukaan QPQ atau stainless steel tersedia untuk lingkungan korosif.
•Desain yang Bisa Diganti
Kompatibel sepenuhnya dengan ISO 16028 lainnya kopling √ ukuran standar dari 1/4 "ke 2" tersedia.
• Wajah Datar Vs Boneka: Mengapa Ini Penting
Dibandingkan dengan kopling gaya boneka tradisional, desain wajah datar seperti CB-SP-6FN secara drastis mengurangi kehilangan cairan dan penyertaan udara.Hal ini sangat penting dalam aplikasi kritis bersih seperti alat layanan mobile, transfer kimia, atau peralatan pemeliharaan lapangan.

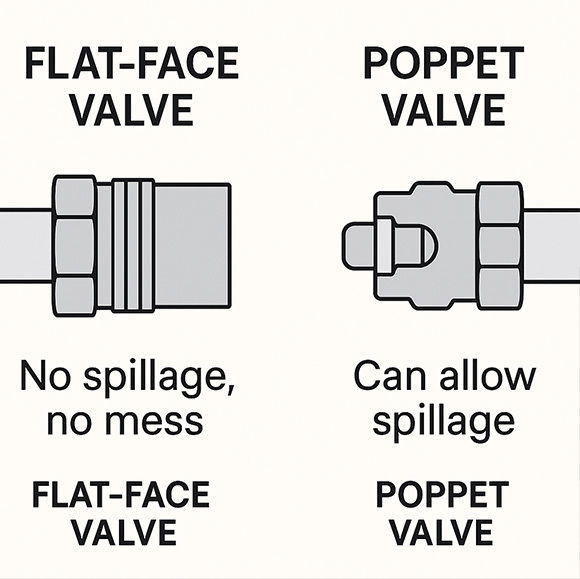

Ilustrasi di bawah ini menyoroti perbedaan struktural dan mengapa katup permukaan datar adalah pilihan yang disukai dalam sistem hidrolik standar tinggi.
Katup permukaan datar (kiri) menghilangkan tumpahan cairan selama pemutusan, tidak seperti katup gaya boneka tradisional (kanan) yang mungkin memungkinkan kebocoran.
Spesifikasi Teknis
Spesifikasi Teknis
| Ukuran (dalam) |
Diameter nominal (mm) |
Tekanan nominal (PSI) |
Aliran nominal (GPM) |
| 1/4 " |
6.3 |
5000 |
3 |
| 3/8 " |
8.6 |
4000 |
6 |
| 1/2 " |
11 |
4000 |
12 |
| 3/4 " |
15 |
3000 |
28 |
| 1 " |
18.5 |
3000 |
50 |
| 1 1/4 " |
25 |
3000 |
88 |
| 1 1/2 " |
25 |
2000 |
220 |
| 2 " |
39.2 |
2000 |
224 |
Rentang suhu (NBR): ∼20 °C sampai +80 °C
Hubungan: Push-to-connect dengan kunci lengan
Media: Minyak mineral (yang lain mungkin dengan penyegelan yang benar)
Gambaran Umum Dimensi

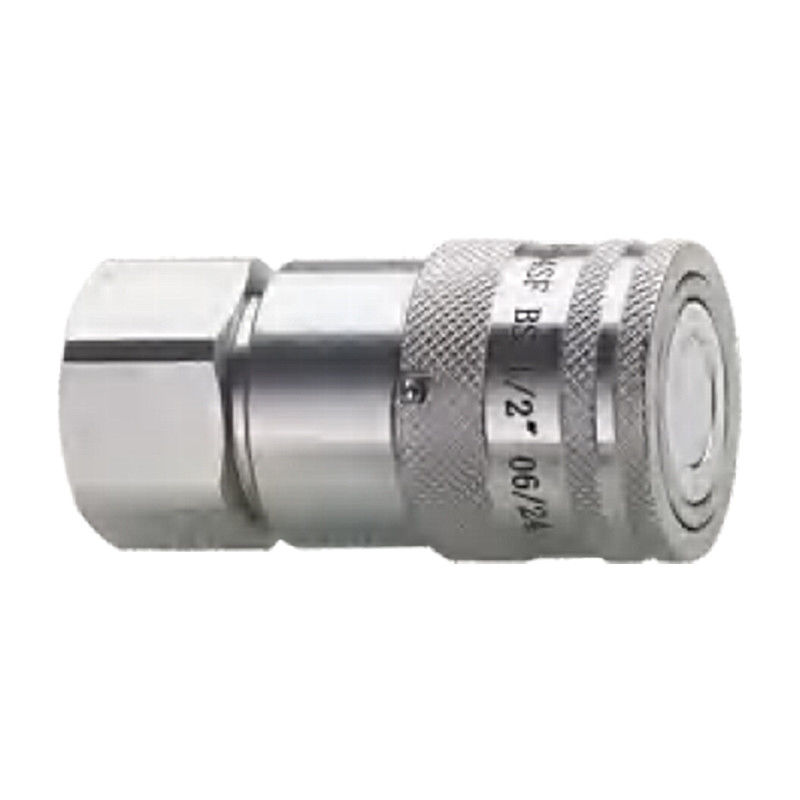

Wanita (Socket)
| Teman. |
Benang |
LS |
φD |
HS |
A |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |

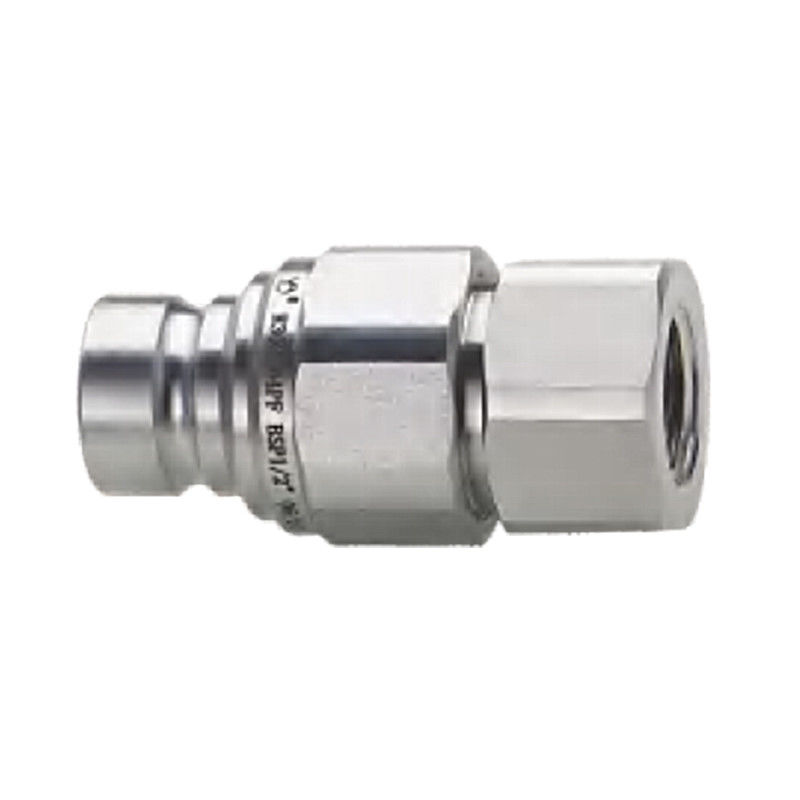

Pria (Plug)
| Teman. |
Benang |
LP |
φC |
HP |
A |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
Aplikasi
•Perlengkapan Excavator (Penghancur, Gunting)
Bertukar alat tanpa meneteskan minyak di seluruh tempat kerja Anda.
•Alat Pemeliharaan Kereta Api
Kunci dan lift di tepi jalur dapat dihubungkan dengan bersih bahkan di halaman yang penuh kerikil.
•Peralatan Pertambangan bawah tanah
Dirancang untuk menahan debu dan mengurangi kehilangan minyak ketika alat sering diganti.
•Alat hidraulik bergerak
Jack bertekanan tinggi dan alat torsi mendapatkan keuntungan dari mudah menghubungkan / memutuskan tanpa kekacauan.
•Jalur Transfer Industri
Berguna di pabrik kimia atau sistem penanganan cairan yang membutuhkan pembersihan atau perubahan yang sering.
Pilihan yang Tersedia
| Opsi |
Deskripsi |
| Bahan segel |
Standar NBR, Viton untuk suhu tinggi/minyak, EPDM untuk cairan air/glikol |
| Jenis benang |
G (BSPP), NPT, atau Metric tersedia |
| Tutup debu |
Tutup PVC standar; warna lain opsional |
| Peningkatan Bahan |
316L stainless steel atas permintaan |
| Pengolahan Permukaan |
Opsional QPQ anti korosi |
Pertanyaan Umum
T1: Dapatkah saya menghubungkan atau memutus CB-SP-6FN di bawah tekanan?
A: Tidak. Kopling ini dirancang untuk sistem tekanan residual nol.Selalu tekan sebelum operasi.
T2: Apakah CB-SP-6FN dapat ditukarkan dengan kopling ISO 16028 lainnya?
A: Ya.Selama bagian kawin juga mengikuti spesifikasi ISO 16028, koneksi lancar.
Q3: Apakah Anda menawarkan stainless steel?
A: Ya.Versi stainless steel 316L lengkap tersedia untuk digunakan di lingkungan yang keras atau korosif.
Q4: Dapatkah saya meminta benang khusus atau bahan segel?
A: Tentu saja.Kami mendukung pesanan khusus - hubungi dengan spesifikasi Anda.
