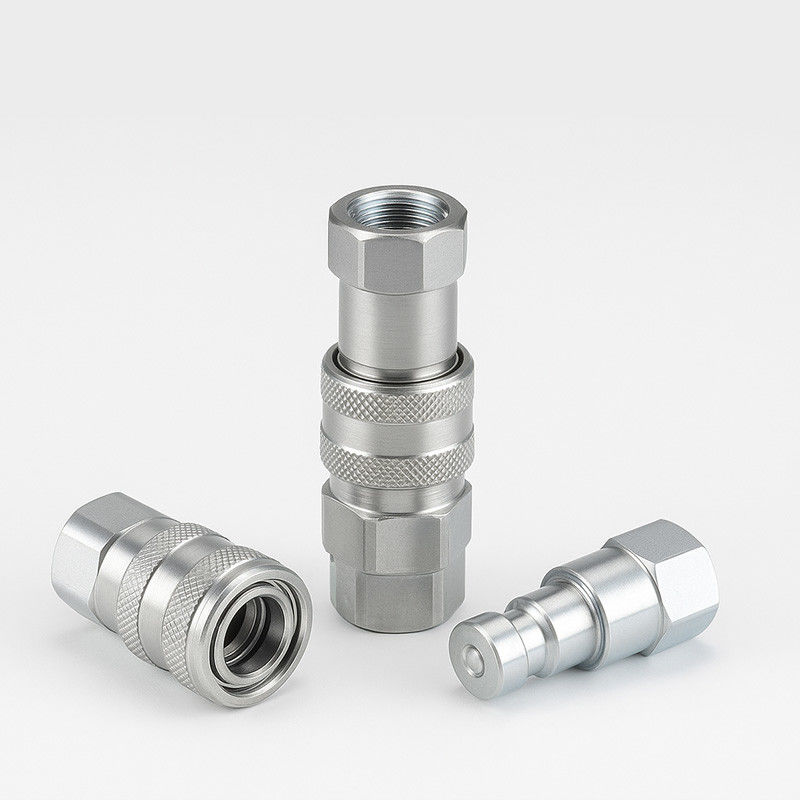

CB-SP-6FN-PD Diagnostic Flat-Face Coupler
Kopling Flat-Face yang Dibangun untuk Diagnosis Hidraulik
CB-SP-6FN-PD adalah kopling cepat hidraulik permukaan datar yang kompak yang dirancang khusus untuk titik uji dan port pengukuran tekanan dalam sistem hidraulik.Ini mengadopsi struktur dry-break berdasarkan standar ISO 16028 dan memiliki penyegelan yang dapat diandalkan, bahkan di bawah tekanan tinggi dan siklus koneksi / pemutusan yang sering.
Tidak seperti kopling tujuan umum, model ini dimaksudkan untuk penggunaan presisi, di mana kebersihan, kontrol, dan aliran kompak sangat penting.
Fitur-Fitur Utama dalam Sekilas
•Konstruksi Katup Datar
Meminimalkan kehilangan cairan selama pemutusan ̇ ideal untuk diagnostik bersih atau pengambilan sampel.
•Penutupan katup otomatis
Ketika tidak dipasangkan, katup internal ditutup secara otomatis, mencegah tetesan atau aliran balik.
•Pembukaan katup yang dapat diandalkan pada saat kopling
Setelah dihubungkan, katup terbuka sepenuhnya dalam kisaran nominalnya untuk memastikan aliran cairan yang stabil dan tidak terganggu.
•Bagian dalam yang dikeraskan dengan induksi
Komponen utama diperkuat untuk daya tahan jangka panjang dan operasi frekuensi tinggi.
•Mesin presisi dari stok batang padat
Baik bagian laki-laki maupun bagian perempuan terbuat dari batang padat, bukan bagian-bagian cor yang menghasilkan toleransi yang lebih ketat dan kinerja yang lebih andal.
•Mekanisme Kunci Bola yang Aman
Pasangan kopling dipegang dengan kuat oleh sistem penguncian bola yang kokoh yang memastikan keamanan dan kebalikan.
•Bergantian dengan:
• Seri FASTER DF (Italia)
• Parker PD Series (AS)
• AEROQUIP Seri FD90 (AS)
Spesifikasi Teknis
| Parameter |
Nilai |
| Ukuran Nominal |
1/4 inci |
| Tekanan nominal |
6000 PSI |
| Aliran Nominal |
0.53 GPM |
| Jangkauan suhu operasi |
¥20 °C sampai +120 °C |
| Bahan segel (standar) |
NBR (Nitrile Rubber) |
| Jenis katup |
Flat face, dry break |
| Hubungan |
Push-to-connect dengan pemicu katup otomatis |
| Putus sambungan |
Pembuangan lengan tarik; katup ditutup secara otomatis |
Catatan: Model ini dikonfigurasi khusus untuk port diagnostik, bukan untuk sistem transfer aliran tinggi.
Kasus Penggunaan yang Ideal
•Titik Pemantauan Tekanan Hidraulik
Mudah menghubungkan pengukur, sensor, atau alat diagnostik tanpa penutupan sistem.
•Peralatan Layanan & Pemeliharaan
Memberikan koneksi bersih untuk pengambilan sampel cairan atau kit uji inline.
•Pos pemeriksaan peralatan hidrolik bergerak
Memungkinkan pemeriksaan rutin excavator, loader, atau truk utilitas.
•Sistem Industri dengan Diagnosis Sering
Desain clean-break mengurangi limbah cairan dan menyederhanakan kepatuhan terhadap standar keselamatan.
Konfigurasi Opsional
| Opsi |
Deskripsi |
| Pilihan Segel Alternatif |
Viton (FKM) atau EPDM tersedia atas permintaan |
| Tipe Benang Khusus |
BSPP, NPT, atau Metric sesuai kebutuhan |
| Varian bahan |
Baja tahan karat (pesanan khusus) |
| Tutup debu & colokan |
Tersedia untuk perlindungan saat tidak digunakan |
Visual & Referensi Dimensi
| Teman. |
Benang |
D |
HS |
HP |
L |
LS |
LP |
| CB-S1S-13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
FAQ
T: Dapatkah ini digunakan untuk koneksi alat standar?
A: Tidak. Model ini dioptimalkan untuk titik uji dan jalur diagnostik, tidak dirancang untuk aplikasi aliran tinggi.
T: Apakah itu membutuhkan tekanan pelepasan sebelum memutuskan sambungan?
A: Ya.Selalu berdarah sistem sebelum memutuskan untuk menghindari kerusakan atau cedera.
T: Apakah kompatibel dengan pasangan PD Parker saya yang ada?
A: Ya.CB-SP-6FN-FD sepenuhnya dapat dipertukarkan dengan seri PD, DF, dan FD90 dalam ukuran yang sama.
