Name: 1/4" 3/8" Hidrolik Quick Couplings Iso Seri Iso 16028-cb-sp-6fn-ff
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-FF
Availability: InStock

Rumah > Produk > Penghubung Cepat Hidraulik >

1/4" 3/8" Hidrolik Quick Couplings Iso Seri Iso 16028-cb-sp-6fn-ff

Flat Face Hydraulic Quick Couplings (Kopling Cepat Hidraulik Bermuka Datar)

1/4 'Hydraulic Quick Couplings

Kopling Cepat Hidrolik Tekanan Tinggi

Tempat asal:

Shanghai, Cina

Nama merek:

Carterberg

Sertifikasi:

IATF16949

Nomor model:

CB-SP-6FN-FF

Hubungi Kami

Minta Kutipan

Detail Produk

Type:

hydraulic quick coupling

ISO Standard:

iso 16028

Size:

1/4", 3/8", 5/8", 3/4", 1", 1-1/4"

Interface Method:

flat face

Rated Pressure:

Up to 350 bar / 5075 psi

Temperature Range:

–20°C to +100°C

Material:

Zinc-plated steel with bichromate or QPQ

Application:

Hydraulic Pump Systems, Public Works Equipment,Agriculture & Forestry Machinery,Railway & Steel Industry Hydraulics

Interchangeable:

Hansen FF Series

Menyoroti:

Flat Face Hydraulic Quick Couplings (Kopling Cepat Hidraulik Bermuka Datar)

1/4 'Hydraulic Quick Couplings

Kopling Cepat Hidrolik Tekanan Tinggi

Persyaratan Pembayaran & Pengiriman

Kuantitas min Order

Negosiasi

Harga

Bisa dinegosiasikan

Kemasan rincian

Kotak

Waktu pengiriman

7-20 hari kerja

Syarat-syarat pembayaran

L/C,D/A,D/P,T/T,Western Union

Menyediakan kemampuan

5000~20000 pc/bulan

Produk terkait

Video

207 Bar Thread Untuk Menghubungkan Quick Coupler Kuningan Bervalidasi

Dapatkan Harga Terbaik

Hubungan cepat hidraulik Iso Seri Iso 7241 B Brand Interchange

Dapatkan Harga Terbaik

3/4 "Hydraulic Quick Couplings Iso-7241-A untuk peralatan konstruksi

Dapatkan Harga Terbaik

Kopling Cepat Hidraulik Cb-spl-10f-iso-7241-a Untuk Sambungan Cepat dan Aman

Dapatkan Harga Terbaik

Hubungi Kami

86-021-37214610

Hubungi Sekarang

Deskripsi produk

CB-SP-6FN-FF Flat-Face Hydraulic Coupler

Dioptimalkan untuk aplikasi hidrolik yang menuntut

CB-SP-6FN-FF adalah kopling cepat permukaan datar yang kompatibel dengan ISO 16028 yang memprioritaskan kinerja mekanik, penanganan tekanan, dan keamanan koneksi.Dirancang dengan pilihan lengan dan bodi yang diobati QPQ, model ini memberikan daya tahan permukaan yang lebih baik dan ketahanan terhadap korosi, keausan, dan kelelahan tekanan bahkan di bawah operasi hidrolik yang intensif.

Desainnya yang mengunci lengan mencegah pemutusan yang tidak disengaja selama getaran, gerakan, atau dampak manual, menawarkan lapisan tambahan keselamatan operasional di lapangan.

Fitur Teknis Utama

•Operasi Push-to-Connect

Kopling cepat dan efisien

•Perangkat penguncian lengan

Kunci pengaman secara otomatis mengaktifkan saat koneksi penuh, mengurangi risiko pemisahan selama operasi.

•Pengolahan permukaan QPQ (Fleksibel)

Meningkatkan kekerasan baja, ketahanan aus, dan perlindungan korosi, terutama berharga untuk lingkungan luar ruangan atau industri yang menuntut.

• Kinerja aliran dan tekanan yang luar biasa

Tahan hingga 5075 PSI, dengan aliran nominal dari 12 hingga 155 l/min, cocok untuk sirkuit hidrolik tugas berat.

•Penembusan Minimal

Mempertahankan operasi bersih dengan kehilangan cairan yang sangat rendah per pemutusan:00,008 ml sampai 0,03 ml, tergantung pada ukuran

Bahan dan Rincian Konstruksi

komponen	Bahan / Selesaikan
Tubuh	Baja berlapis seng dengan bikromat atau QPQ
Sleeve	Baja QPQ selesai
Klep	Baja, finishing hitam
Penghentian Koneksi	Baja berlapis seng
Spring & Bola	AISI 302 stainless steel
Segel	Nitril (NBR)
Tutup debu / colokan	PVC merah (pilihan lain tersedia)

Catatan: Finish QPQ (Quench-Polish-Quench) menawarkan pengerasan permukaan yang mendalam dan peningkatan ketahanan korosi.

Ringkasan Kinerja

Parameter	Spesifikasi
Standar	ISO 16028
Jenis koneksi	Push-to-connect dengan lengan penguncian
Tekanan Kerja	Hingga 350 bar / 5075 PSI
Aliran Nominal	12 ️ 155 l/menit
Kisaran suhu	20°C sampai +100°C (~4°F sampai +212°F)
Tumpahan per Putus	0.008 0.03 ml
Ukuran Tersedia	1/4", 3/8", 5/8", 3/4", 1", 1-1/4"

Skenario Aplikasi

•Sistem Pompa Hidraulik

Koneksi yang dapat diandalkan, dengan kebocoran minimal dalam sistem hidrolik stasioner atau mobile.

•Peralatan Pekerjaan Umum

Melindungi dari pemisahan yang tidak disengaja selama kejut atau gerakan.

•Mesin Pertanian & Kehutanan

Penutup dan penguncian yang kuat untuk traktor, mesin panen, dan perlengkapan.

•Industri Kereta Api & Baja Hidraulik

Tahan lama di bawah siklus penggerak berulang dan saluran tekanan tinggi.

Gambaran Umum Dimensi

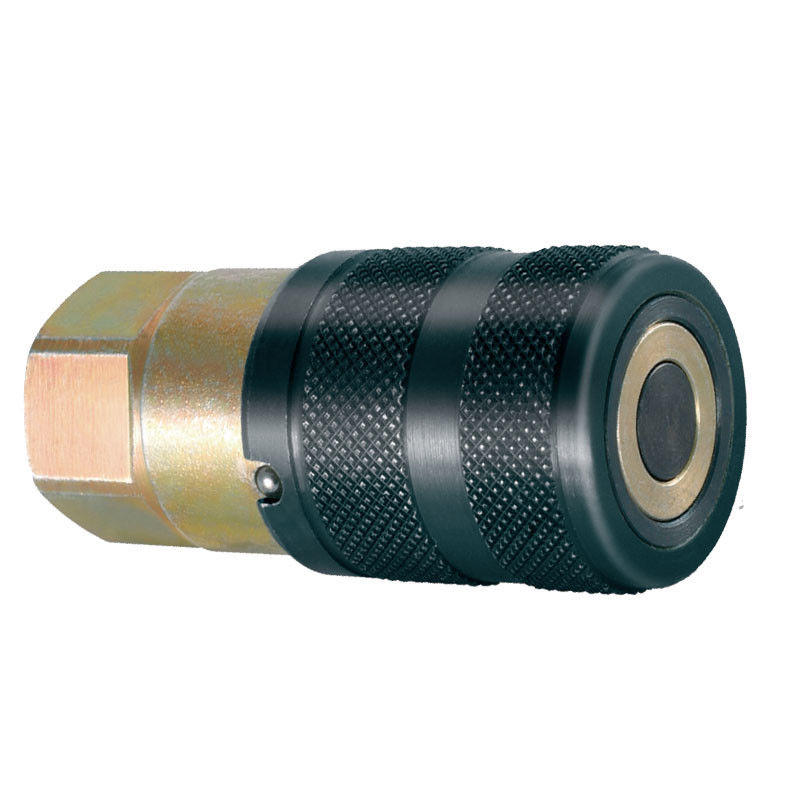

Gambar teknis kopling wanita CB-SP-6FN-FF, menyoroti desain permukaan datar dan lengan yang diobati QPQ

Ukuran tubuh	Teman.	Benang	A	B	HEX
1/4 "	CB-S2S-6FN	1/4	2.32	1.10	0.87
3/8"	CB-S3S-6FN	3/8	2.87	1.26	1.18
3/8"	CB-S3S-6FN	1/2 ′′	2.87	1.26	1.18
1/2 "	CB-S4S-6FN	1/2 ′′	3.31	1.50	1.42
1/2 "	CB-S4S-6FN	3/4	3.31	1.50	1.42
5/8"	CB-S5S-6FN	1/2 ′′	3.23	1.65	1.42
5/8"	CB-S5S-6FN	3/4	3.39	1.65	1.42
3/4 "	CB-S6S-6FN	3/4	3.74	1.89	1.61
3/4 "	CB-S6S-6FN	1 ¢	3.86	1.89	1.61
1 "	CB-S8S-6FN	1-1/4	4.33	2.17	2.17

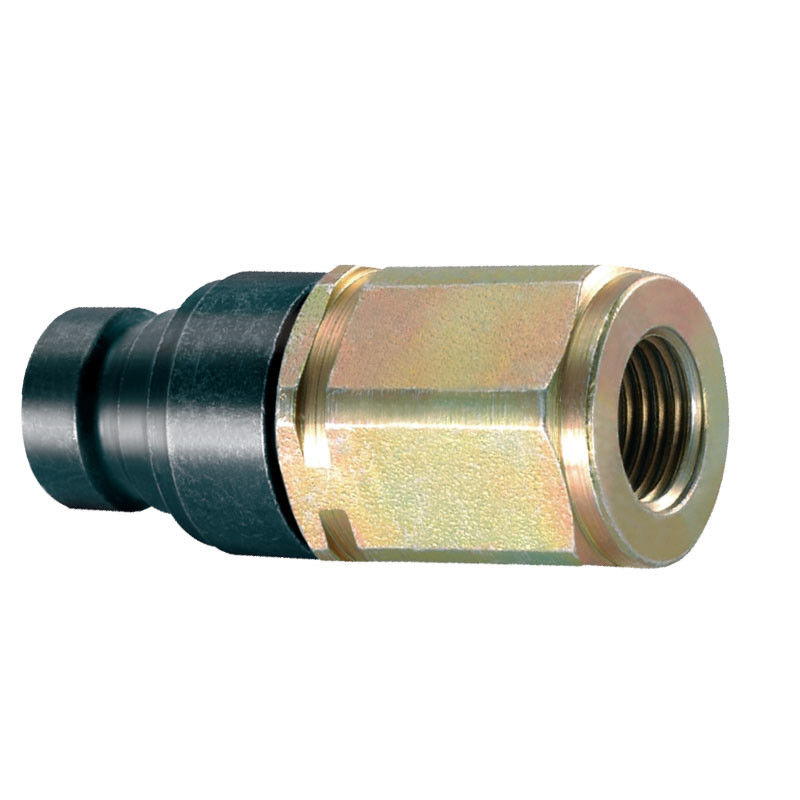

CB-SP-6FN-FF laki-laki flat-face cepat kopling skema dengan detail struktural

Ukuran tubuh	Teman.	Benang	C	D	HEX
1/4 "	CB-P2S-6FN	1/4	2.05	0.63	0.87
3/8"	CB-P3S-6FN	3/8	2.52	0.78	1.18
3/8"	CB-P3S-6FN	1/2 ′′	2.52	0.78	1.18
1/2 "	CB-P4S-6FN	1/2 ′′	2.91	0.96	1.42
1/2 "	CB-P4S-6FN	3/4	2.95	0.96	1.42
5/8"	CB-P5S-6FN	1/2 ′′	2.87	1.06	1.42
5/8"	CB-P5S-6FN	3/4	2.95	1.06	1.42
3/4 "	CB-P6S-6FN	3/4	3.39	1.18	1.61
3/4 "	CB-P6S-6FN	1 ¢	3.39	1.18	1.61
1 "	CB-P8S-6FN	1-1/4	3.54	1.42	2.17

1/4" 3/8" Hidrolik Quick Couplings Iso Seri Iso 16028-cb-sp-6fn-ff 2

Gambar produk dunia nyata dari CB-SP-6FN-FF set, menampilkan push-to-connect dan struktur penguncian keamanan.

Pertanyaan yang Sering Diajukan

T: Apa perbedaan antara varian CB-SP-6FN-FF dan QA?

A: Keduanya memiliki kunci lengan, tetapi versi FF memprioritaskan kinerja mekanik, toleransi tekanan, dan termasuk perawatan QPQ opsional untuk ketahanan yang ditingkatkan.

T: Dapatkah saya menggunakan kopling ini di luar ruangan atau di lingkungan yang keras?

A: Ya

T: Apakah kompatibel dengan peralatan standar ISO 16028?

A: Sangat kompatibel.Hal ini dapat terhubung dengan seri Hansen FF dan model ISO 16028 setara.
