Tempat asal:
Shanghai, Cina
Nama merek:
Carterberg
Sertifikasi:
IATF16949
Nomor model:
CB-SP-6FN-RW
| komponen | Bahan |
|---|---|
| Tubuh / lengan / ujung | Baja tahan karat |
| Klep | Tembaga |
| Spring & Bola | Baja tahan karat |
| Bahan segel | Viton (yang lain atas permintaan) |
Konfigurasi ini menawarkanketahanan kimia yang sangat baik, stabilitas termal, dan keandalan jangka panjang dalam penggunaan lapangan atau mobile.
| Parameter | Spesifikasi |
|---|---|
| Metode Koneksi | Pull-to-connect |
| Jenis segel | Penutup ganda + katup permukaan datar |
| Jenis katup | Flat-face dengan sedikit tumpahan |
| Tekanan Kerja | 160 bar / 2320 PSI |
| Aliran Nominal | 16 ¢ 40 l/menit |
| Penerimaan Udara | ≤ 0,10 ml / 0,20 ml |
| Tumpahan | ≤ 0,01 ml / 0,02 ml |
| Kisaran suhu | 20°C sampai +200°C (~4°F sampai +392°F) |
| Ukuran Tersedia | 1/4", 3/8" |
| Standar | ISO 16028 kompatibel |
| Bergantian dengan | Seri Hansen RW |
Gambar teknis yang menunjukkan konektor wanita CB-SP-6FN-RW dan pengaturan katup internal.
| Ukuran tubuh | Teman. | Benang | A | B | C | HEX |
| 1/4 " | CB-S2L-6MG-F | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | CB-S3L-6MG-F | G3/8 | 67,5 | 35 | 12 | 29 |
Pemandangan dimensi konektor jantan dengan profil permukaan datar dan antarmuka penyegelan
| Ukuran tubuh | Teman. | Benang | D | E | F | HEX |
| 1/4 " | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |

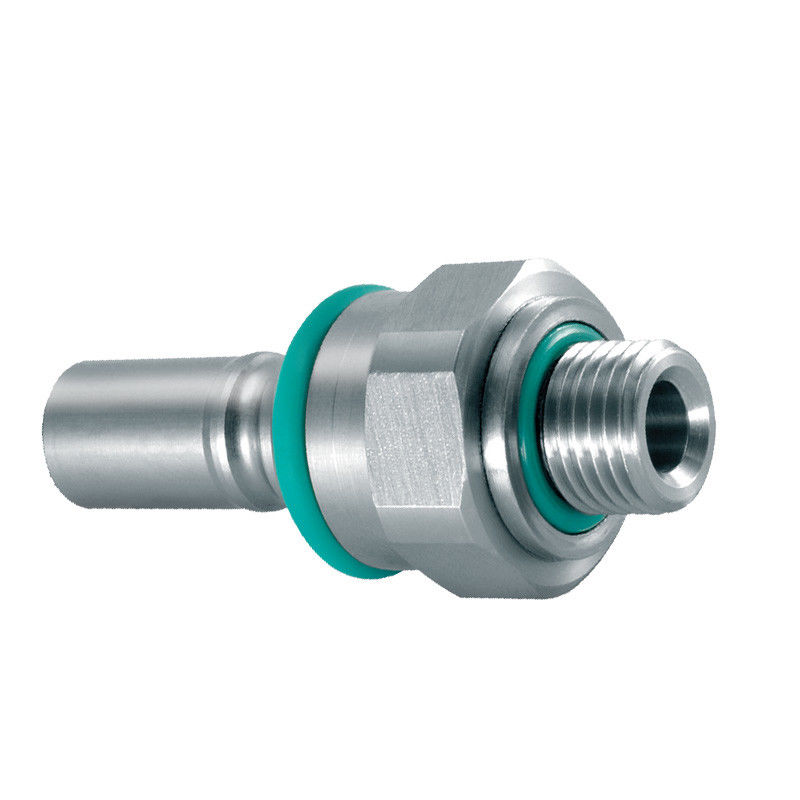

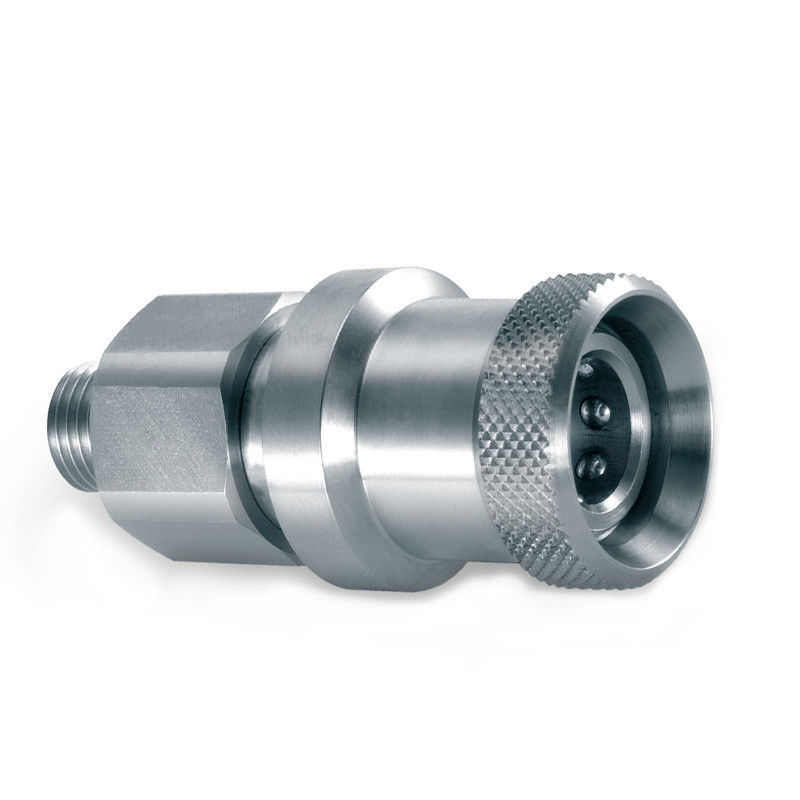

Gambar dunia nyata dari konektor laki-laki dan perempuan CB-SP-6FN-RW, menunjukkan desain eksternal dan finishing.
