Place of Origin:
Shanghai, China
Nama merek:
Carterberg
Sertifikasi:
IATF16949
Model Number:
CB-SP-6FN-VEP
CB-SP-6FN-VEP adalah Carterberg's heavy-duty threaded-lock flat face hydraulic quick coupling, dirancang untuk aplikasi tekanan tinggi dan residual.Dengan desain katup flush dan lengan penguncian berujung manual, ia memastikan koneksi yang aman, dengan kebocoran minimal bahkan dalam kondisi kerja yang keras.Model ini menonjol dalam keluarga Carterberg flat face sebagai solusi ideal di mana koneksi yang aman di bawah tekanan dan resistensi getaran sangat penting.
| Fitur | Deskripsi |
|---|---|
| Penguncian Sleeve Threaded | Kopling wanita menggunakan lengan berujung untuk mengamankan koneksi dengan kopling laki-laki secara manual, mencegah pemutusan karena getaran atau menyeret. |
| Sambungan Di Bawah Tekanan Sisa | Puting laki-laki dirancang untuk memungkinkan kopling bahkan ketika tekanan residual hadir, mengurangi waktu henti selama alat atau selang penggantian-out. |
| Desain Katup Flush | Katup permukaan datar meminimalkan tumpahan cairan selama pemutusan sambungan dan mengurangi penyertaan udara selama koneksi kembali. |
| Konstruksi Barstock Baja Solid | Semua kopling dibuat dengan presisi dari baja karbon padat untuk kekuatan superior dan ketahanan terhadap kejutan hidrolik dan impuls. |
| Segel BFT Anti-Blowout | Segel karet nitril dengan struktur BFT yang terikat menawarkan keandalan penyegelan yang sangat baik dalam kondisi ekstrem. |
| Pemasangan Chrome yang Ramah Lingkungan | Pengolahan permukaan canggih meningkatkan ketahanan korosi, membuatnya cocok untuk lingkungan luar ruangan dan lembab. |
| Ukuran (inci) | Jenis benang | Tekanan nominal (PSI) | Aliran nominal (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• Kisaran suhu:-20°C sampai +120°C
•Bahan segel:NBR (Nitrile Rubber)
•Bahan tubuh:Baja karbon berlapis krom
•Kepatuhan:ISO 16028
•Bergantian dengan:Seri STUCCHI VEP

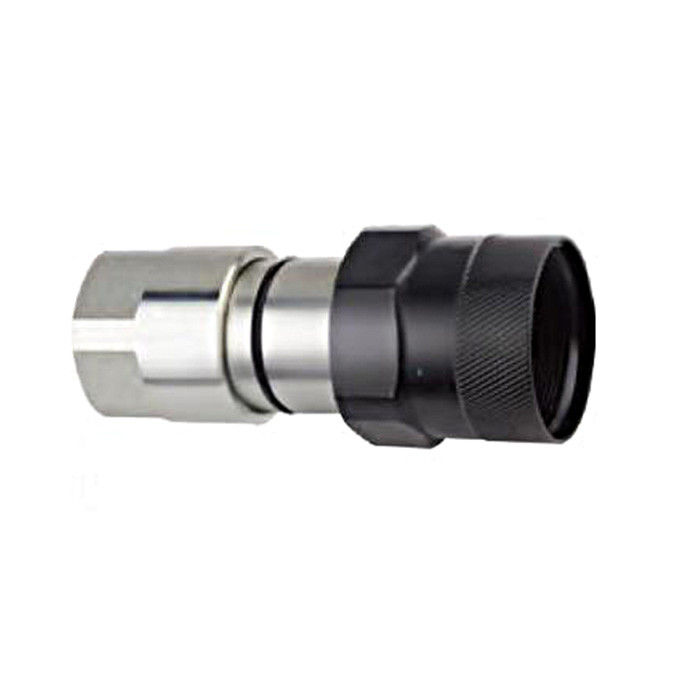

Wanita (Socket)
|
Bagian NO |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|

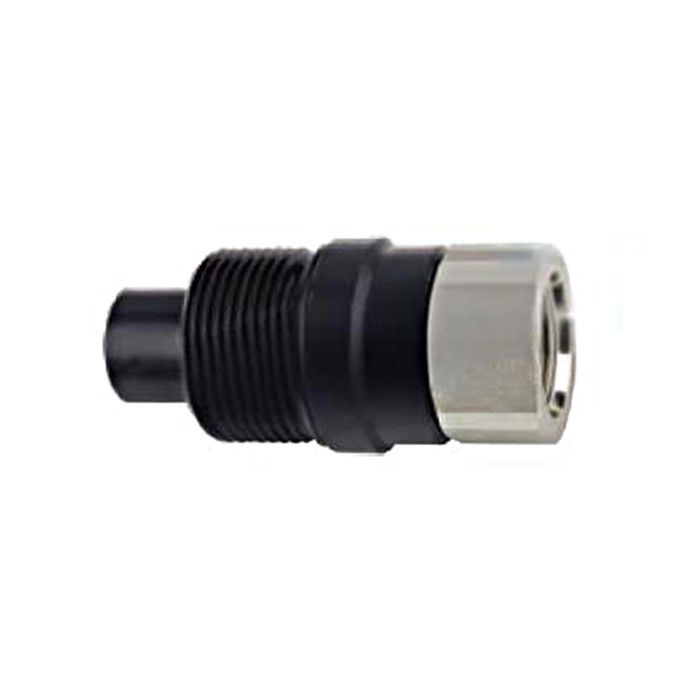

Bagian NO |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
