Place of Origin:
Shanghai, China
Nama merek:
Carterberg
Sertifikasi:
IATF16949
Model Number:
CB-SP-6FN-PTF
| Fitur | Deskripsi |
|---|---|
| Kunci Lengan Mekanis | Mencegah pemisahan yang tidak disengaja yang disebabkan oleh seret, getaran, atau gerakan tiba-tiba penting untuk mesin mobile. |
| Katup anti tumpahan wajah datar | Mencegah kebocoran cairan atau masuknya udara selama operasi menghubungkan/membongkar bersih dan aman untuk operator dan sistem. |
| Penjaga debu lengan luar | Tutup area push-sleeve untuk menjaga kotoran, pasir, atau puing-puing, memperpanjang kehidupan katup. |
| Tubuh baja bertulang | Diproses dari barstock dan dirawat panas untuk ketahanan kejut dan getaran. |
| Segel terikat dengan cadangan PTFE | Segel NBR dengan dukungan anti ledakan memastikan integritas segel di bawah tekanan tinggi. |
| Mekanisme Kunci Multi Ball | Memberikan keselarasan yang tepat dan mengurangi tekanan torsi selang. |
| ISO 16028 Kompatibilitas | Bergantian dengan kopling permukaan datar lainnya yang mematuhi ISO 16028. |
| Ukuran tubuh (inci) | 1/4 | 3/8 | 1/2 | 5/8 | 3/4 | 1 | 1-1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| Tekanan nominal (PSI) | 5000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Aliran nominal (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Kisaran suhu | -20°C sampai +120°C | |||||||
| Bahan segel standar | NBR (Nitrile Rubber) | |||||||
| Jenis koneksi | Sleeve-lock push-to-connect | |||||||
| Jenis benang | BSPP atau NPT (per daftar nomor bagian) | |||||||

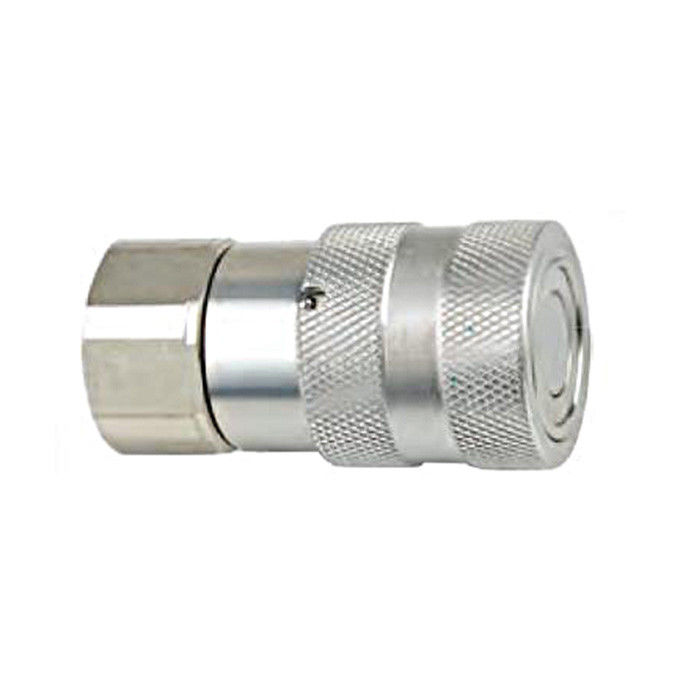

Wanita ((Socket)
|
Bagian NO |
LS |
D |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTF |
58.2 |
28 |
22 |
14 |
G1/4 NPT1/4 |
|
CB-S3S-6FN-PTF |
68.1 |
32 |
27 |
14 |
G3/8 NPT3/8 |
|
CB-S3S-6FN-PTF |
73.3 |
32 |
27 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
75.1 |
38 |
32 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
81.1 |
38 |
36 |
20 |
G3/4 NPT3/4 |
|
CB-S6S-6FN-PTF |
79.9 |
42 |
36 |
22 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-PTF |
99.2 |
48 |
41 |
23 |
G1 NPT1 |
|
CB-S10S-6FN-PTF |
111.5 |
56 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-PTF |
150 |
79.5 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-S16S-6FN-PTF |
167 |
98.5 |
85 |
31 |
G2 NPT2 |

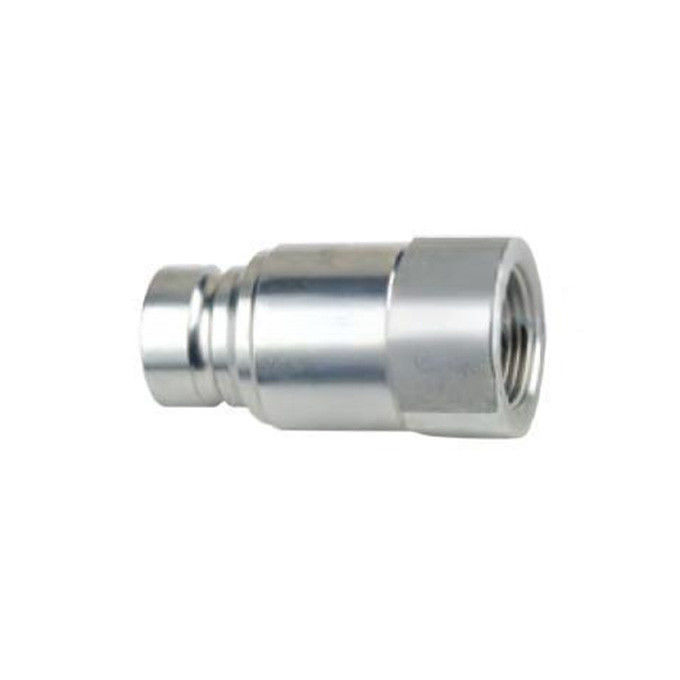

Pria (Plug)
|
Bagian NO |
LP |
d |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTF |
48 |
16.1 |
36 |
22 |
15.5 |
G1/4 NPT1/4 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
24 |
16 |
G3/8 NPT3/8 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
27 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
68 |
24.5 |
48 |
32 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
73 |
24.5 |
48 |
36 |
18 |
G3/4 NPT3/4 |
|
CB-P6S-6FN-PTF |
70.5 |
27 |
50.5 |
36 |
19 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-PTF |
85.5 |
30 |
57 |
41 |
23 |
G1 NPT1 |
|
CB-P10S-6FN-PTF |
90 |
36 |
55 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-P12S-6FN-PTF |
112 |
57 |
74 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-P16S-6FN-PTF |
123.9 |
73 |
92 |
75 |
31 |
G2 NPT2 |
