Place of Origin:
Shanghai, China
Nama merek:
Carterberg
Sertifikasi:
IATF16949
Model Number:
CB-SP-6FN-PTR
CB-SP-6FN-PTR dari Carterberg adalah kompak, wajah datar hidraulik cepat kopling direkayasa untuk ruang sempit, aplikasi keandalan tinggi.Dibangun dari baja yang keras dan dilindungi oleh lapisan seng dikromat kuning, memastikan ketahanan korosi yang kuat sambil tetap ringan dan bentuknya kompak.
Model ini mengintegrasikan anti-blow-out segel yang terikat, lengan kunci untuk mencegah tarik-off,dan struktur pelindung yang tahan debu dalam desain yang sepenuhnya dapat dipertukarkan dengan kopling seri NITTO 350Ini sangat ideal untuk sistem hidrolik mobile yang membutuhkan keandalan tinggi dalam kondisi instalasi yang terbatas, seperti di kendaraan layanan listrik atau alat hidrolik kompak.
| Fitur | Deskripsi |
|---|---|
| Katup anti tumpahan wajah datar | Meminimalkan kehilangan cairan dan masuknya udara selama pemutusan; ideal untuk operasi yang bersih dan aman. |
| Kunci Lengan Mekanis | Mencegah penarik-off yang tidak disengaja atau pemutusan yang disebabkan oleh getaran selama operasi peralatan. |
| Perlindungan Segel Bubuk | Struktur lengan luar mencegah masuknya puing-puing, melindungi mekanisme penguncian dan katup. |
| Segel anti-blow-out yang terikat | Dengan PTFE ring cadangan untuk menangani tekanan lonjakan tanpa kerusakan segel. |
| Lapisan Seng Kuning | Menawarkan ketahanan korosi yang lebih baik dibandingkan dengan lapisan standar, sambil memberikan identifikasi yang terlihat. |
| Konstruksi Baja + Komponen yang Dikeraskan | Untuk daya tahan mekanik di lingkungan portabel atau rentan getaran. |
| Faktor Bentuk Kompak | Profil ramping ideal untuk ruang instalasi yang sempit (hanya ukuran 1/4 "dan 3/8"). |
| Pertukaran NITTO 350 | Langsung kompatibel dengan kopling standar Jepang dalam seri 350. |
| Ukuran tubuh | 1/4 " | 3/8" |
|---|---|---|
| Tekanan nominal | 5000 PSI | |
| Tingkat aliran maksimum | 6GPM | |
| Suhu | -20°C sampai +120°C | |
| Bahan segel | NBR (Nitrile Rubber) | |
| Lapisan permukaan | Zinc dikromat kuning | |
| Jenis koneksi | Push-to-connect dengan kunci lengan | |
| Jenis katup | Desain permukaan datar tanpa tumpahan | |

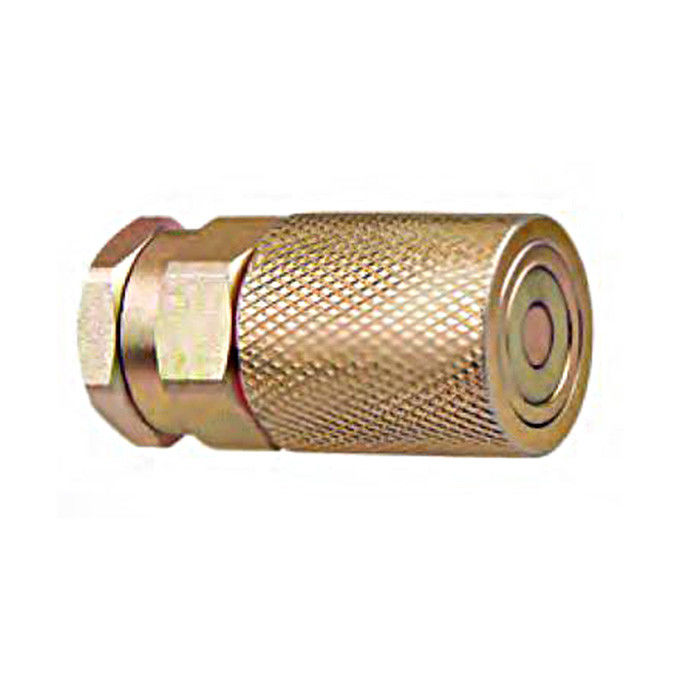

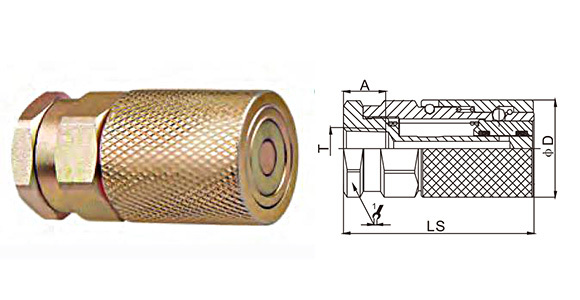

Wanita (Socket)
|
Bagian NO. |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

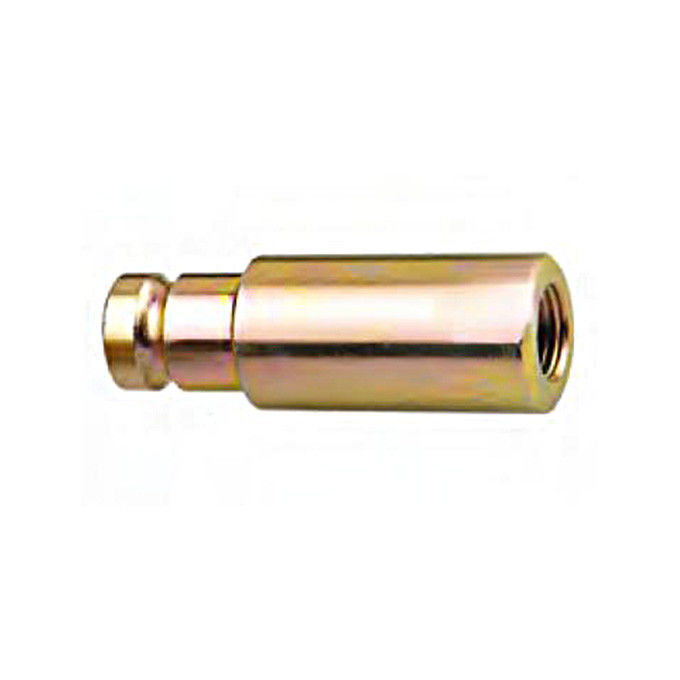

Pria (Plug)
|
Bagian NO. |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Pemeliharaan kendaraan listrik
• Sistem alat hidrolik yang kompak
• Layanan lapangan pembangkit listrik
• Penggerak hidraulik dan sistem kontrol dengan keterbatasan ruang
• Peralatan yang membutuhkan segel anti ledakan
