Name: Penghubung cepat hidraulik bergaris-cb-hydrav-kd
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-HYDRAV-KD
Availability: InStock

Rumah > Produk > Penghubung Cepat Hidraulik >

Penghubung cepat hidraulik bergaris-cb-hydrav-kd

Tempat asal:

Shanghai, Cina

Nama merek:

Carterberg

Sertifikasi:

IATF16949

Nomor model:

CB-HYDRAV-KD

Hubungi Kami

Minta Kutipan

Penghubung cepat hidraulik bergaris-cb-hydrav-kd

Detail Produk

Serise:

kopling cepat berulir-hydraulic

Ukuran:

1/4 ", 3/4", 1 ", 1-1/2"

Bahan:

Baja tahan karat

Tekanan Kerja:

Hingga 6525 psi

Suhu operasi:

-40°C hingga +150°C

Aplikasi:

Bangku Uji Hidrolik Pesawat, Sistem Pemeliharaan Tanah Penerbangan

Dapat dipertukarkan:

Seri Gromelle Hydrav

Persyaratan Pembayaran & Pengiriman

Kuantitas min Order

Negosiasi

Harga

Bisa dinegosiasikan

Kemasan rincian

Kotak

Waktu pengiriman

7-20 hari kerja

Syarat-syarat pembayaran

L/C,D/A,D/P,T/T,Western Union

Menyediakan kemampuan

5000~20000 pc/bulan

Produk terkait

Pemanas cepat hidraulik berujung

Dapatkan Harga Terbaik

kopling-cepat-hidrolik-berulir-cb-sps-3fn-w6000

Dapatkan Harga Terbaik

sambungan-cepat-hidraulik-berulir-cb-sps-3fn-fd86

Dapatkan Harga Terbaik

Gelas-hidraulik-cepat-penyambungan-cb-sps-3fn-96

Dapatkan Harga Terbaik

Hubungi Kami

86-021-37214610

Hubungi Sekarang

Deskripsi produk

CB-HYDRAV-KD Threaded Dry-Break Hydraulic Coupler untuk Sistem Ground Aviation

CB-HYDRAV-KD adalah penghubung cepat hidrolik berujung yang dirancang untuk koneksi integritas tinggi dalam sistem dukungan tanah penting di bidang kedirgantaraan.Dengan fitur lengan penguncian tahan getaran dan arsitektur katup dry-break, mencegah tumpahan cairan dan memastikan operasi yang aman di bawah tekanan.

Tidak seperti sistem push-to-connect tradisional, CB-HYDRAV-KD menggunakan lengan sekrup cepat dengan cincin keselamatan terintegrasi,membuatnya sangat cocok untuk aplikasi di mana anti-loosening wajib seperti bangku pengujian pesawat terbang dan unit hidraulik mobile misi kritis.

Fitur Utama

•Penguncian Sleeve Threaded: Cepat terhubung dengan menggergaji lengan luar, dengan cincin kunci mekanis untuk keamanan anti-getaran.

•Arsitektur Dry-Break: Sistem katup shut-off ganda meminimalkan masuknya udara pada koneksi dan kehilangan cairan pada pemutusan.

•EPDM 41B Segel: Sesuai dengan standar NF L 17-241, kompatibel dengan cairan fosfat-ester (misalnya, Skydrol®).

•Adaptasi Pelabuhan SAE AS 4395: Dirancang untuk diintegrasikan dengan pemisah bench uji standar dan titik tanah hidrolik pesawat.

•Jangkauan kerja yang luas: Tekanan nominal hingga 450 bar / 6525 psi, suhu dari -40°C sampai +150°C.

Spesifikasi Teknis

Parameter	Nilai
Model	CB-HYDRAV-KD
Jenis koneksi	Sekrup untuk menghubungkan dengan cincin penguncian keamanan
Jenis katup	Double shut-off, dry-break
Bahan segel	EPDM 41B (kompatibel dengan Skydrol)
Bahan tubuh	Aluminium anodisasi
Bahan Mata Air & Katup	Baja tahan karat
Opsi Diameter Nominal	1/4",3/4",1",1-1/2"
Tekanan Kerja	Hingga 450 bar (6525 psi) tergantung pada ukuran
Suhu operasi	-40°C sampai +150°C
Standar Koneksi	Antarmuka SAE AS 4395
Tumpahan pada Putus	0.18 ml 1.16 ml (tergantung ukuran)

Gambaran Umum Dimensi

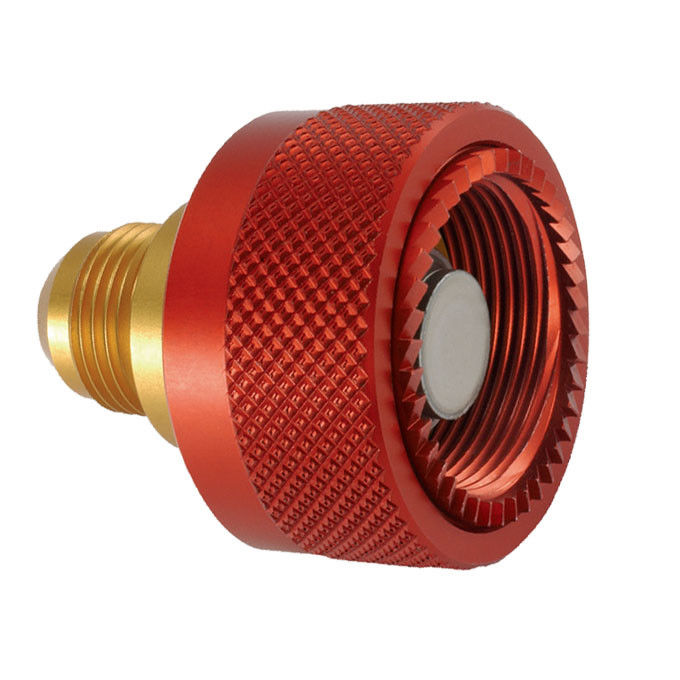

Wanita (Socket)

Ukuran tubuh	Teman.	A	B	C	HEX
1/4 "	CB-S2B-5MU-E	41	39	14	14
3/4 "	CB-S6B-5MU-E	49	60	22	33
1 "	CB-S8L-5MU-E	79	70	23	48
1 1/2	CB-S10B-5MU-E	91	80	28	54

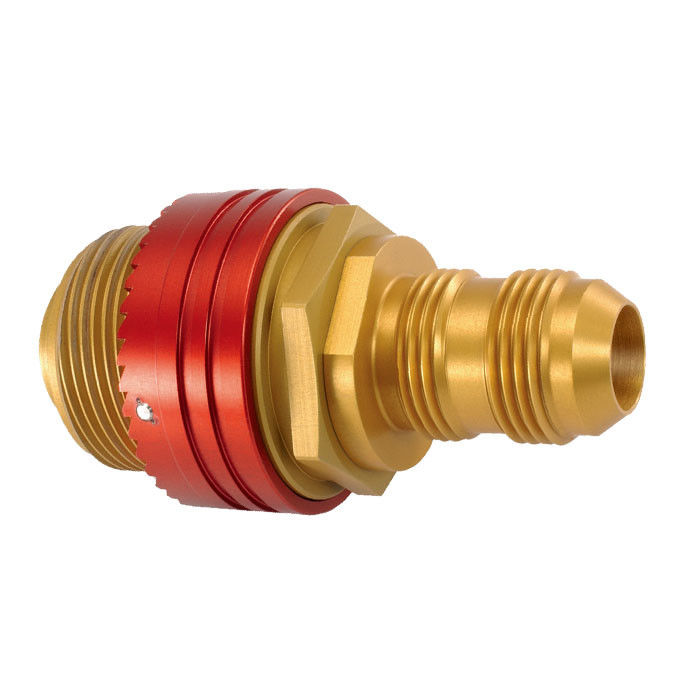

Pria (Plug)

Ukuran tubuh	Teman.	D	E	F	HEX
1/4 "	CB-P2B-5MU-E	35	25	14	29
3/4 "	CB-P6B-5MU-E	61	41	36	41
1 "	CB-P8L-5MU-E	73	60	23	54
1 1/2	CB-P10B-5MU-E	81	70	28	70

Skenario Aplikasi

Kopling CB-HYDRAV-KD terutama digunakan dalam:

•Bangku Uji Hidraulik Pesawat

•Sistem pemeliharaan darat penerbangan

•Perangkat dan panel antarmuka dengan persyaratan anti longgar

•Peralatan mobile yang membutuhkan dry-break di bawah tekanan

Mengapa memilih Carterberg's CB-HYDRAV-KD?

Dalam sektor-sektor di mana kegagalan bukanlah pilihan, seperti kontrol darat dan pengujian laboratorium hidraulik, CB-HYDRAV-KD menonjol karena:

• Keamanan anti-getaran yang ditingkatkan melalui sarung sekrup

• Kerugian cairan minimal dan masuknya udara

• Kompatibilitas segel dengan cairan kelas aerospace

• Desain kompak dan modular tersedia dalam berbagai ukuran
