Place of Origin:
Shanghai, China
Nama merek:
Carterberg
Sertifikasi:
IATF16949
Model Number:
CB-SP-6FN-PTR

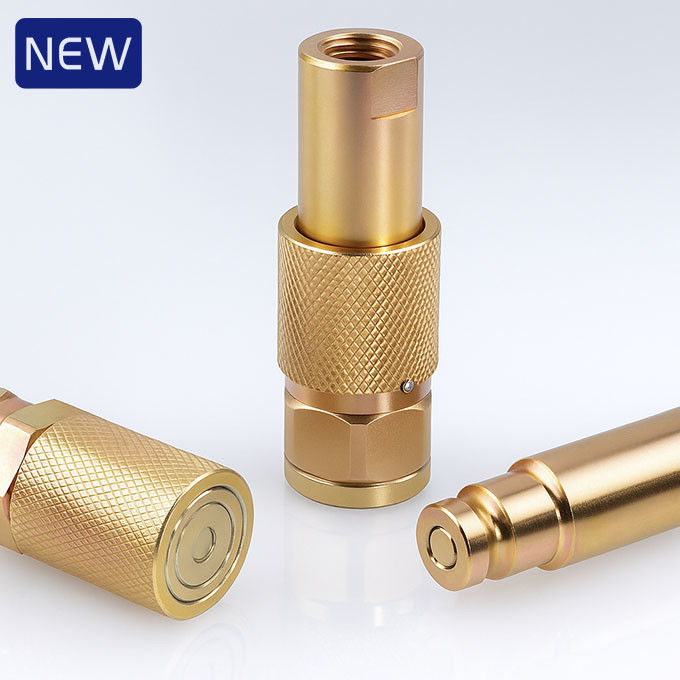

• Katup wajah datarmeminimalkan tumpahan cairan dan penyertaan udara selama pemutusan, ideal untuk aplikasi hidrolik atas.
•Kunci lengan berujungmemberikan penahanan mekanis yang kuat untuk mencegah pemutusan secara tidak sengaja akibat getaran atau dampak eksternal.
•Segel anti-blow-outmencegah kerusakan internal atau hilangnya segel selama pemutusan tekanan tinggi.
•Tutup lengan tahan kotoranmenjaga cincin penahan dan komponen penguncian tetap bersih, memastikan operasi yang lancar dari waktu ke waktu.
•Peningkatan zinc plateddengan lapisan kromat kuning memberikan ketahanan korosi diperpanjang di lingkungan agresif.
•Desain kompaktanpa pemisahan boneka internal memungkinkan cepat dan mudah flushing dan pemeliharaan.
•Sangat kompatibel denganNITTO 350 serikopling.
Struktur panduan internal dirancang untuk mengurangi masuknya puing-puing selama koneksi atau pemutusan..Profil kompak cocok dengan port benang hidrolik standar, memungkinkan kopling cepat bahkan di ruang sempit.
| Parameter | Nilai |
|---|---|
| Ukuran Badan Tersedia | 1/4", 3/8" |
| Tekanan nominal | 5000 PSI |
| Aliran Nominal | 3 GPM (1/4") / 6 GPM (3/8") |
| Kisaran suhu | -20°C sampai +120°C |
| Tumpahan (maksimal per sambungan) | 0.015 mL |
| Inklusi Udara (max) | 0.020 mL |
| Bahan segel | NBR |
| Mekanisme penguncian | Sleeve berujung (putaran manual) |
| Struktur katup | Flat Face (tidak ada sisa perangkap) |

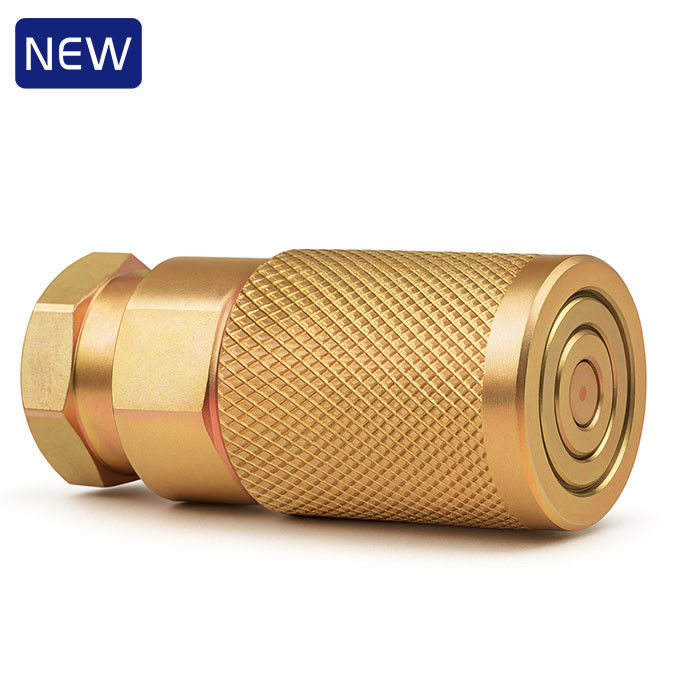

Wanita (Socket)
|
Bagian NO. |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

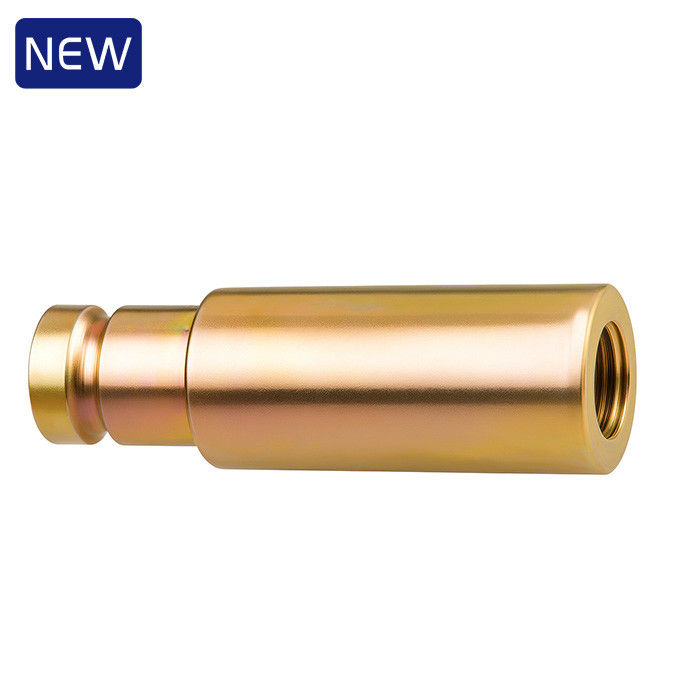

Pria (Plug)
|
Bagian NO. |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Sistem hidrolik dipemeliharaan transmisi daya(misalnya, alat ember atas)
• Kereta apidanperalatan pertambangandimana kebersihan cairan dan risiko ledakan harus diminimalkan
• Tekanan tinggialat konstruksimembutuhkan koneksi/penghentian sambungan yang sering
• Setiap lingkungan yang bermusuhan yang membutuhkankebocoran minimaldanpenguncian berujung yang handal
Tproduknya kemudian akan dipindahkan ke Carterberg's Thread-to-Connect Hydraulic Coupling kategori.Ukuran tambahan dan pilihan penyegelan akan tersedia.
