Tempat asal:
Shanghai, Cina
Nama merek:
Carterberg
Sertifikasi:
IATF16949
Nomor model:
CB-RK-SPM
Katup Muka-Datar | Sambungan Tekanan Sisa | Desain Anti-Tumpah | Baja Lapis Seng

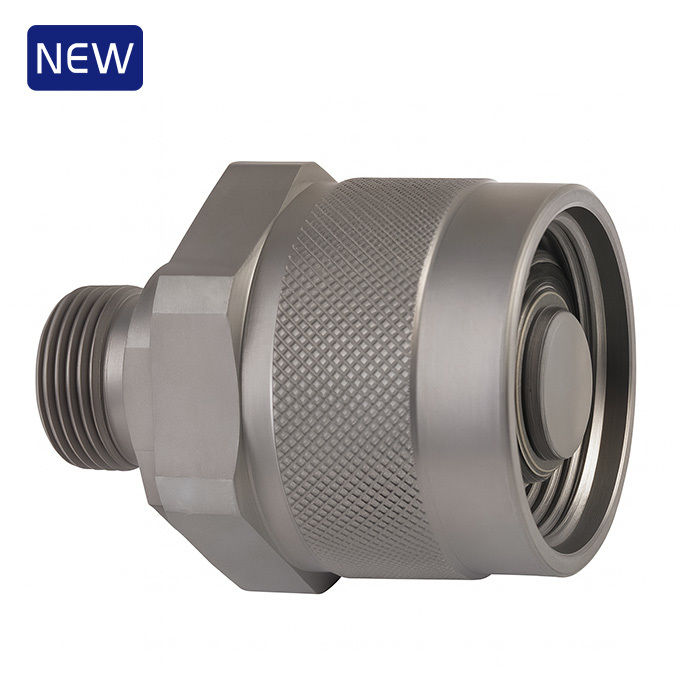

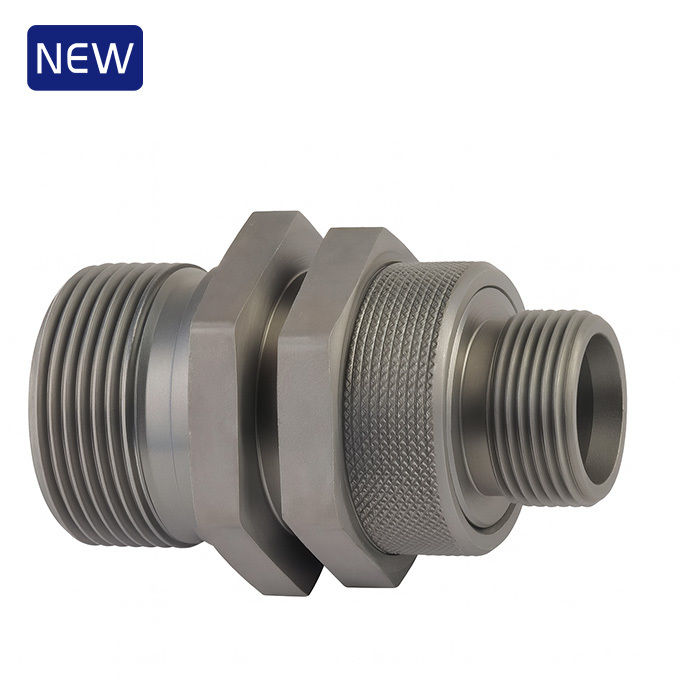

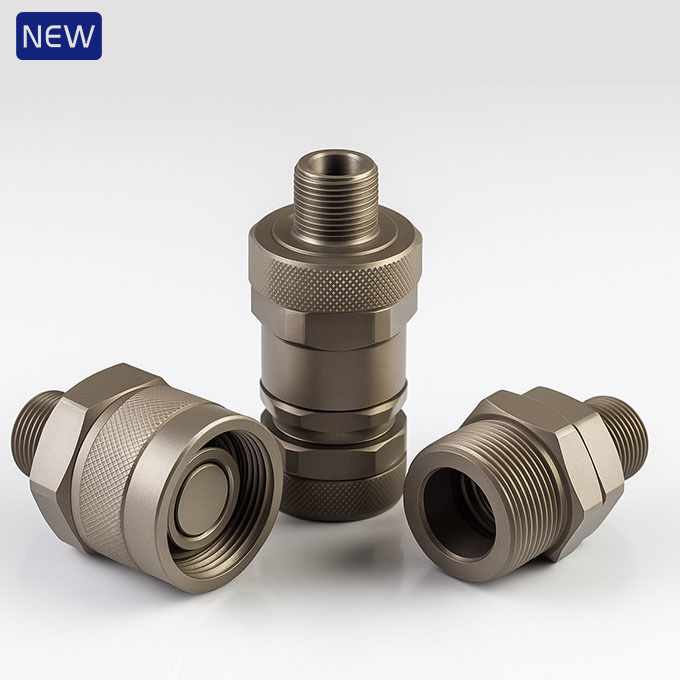

Carterberg CB-RK-SPM adalah kopling cepat hidraulik thread-to-connect yang dibuat untuk sistem berkinerja tinggi yang membutuhkan pemutusan yang bersih dan kompatibilitas tekanan sisa. Dirancang dengan struktur katup muka-rata dan selongsong berulir yang dikeraskan, kopling ini memastikan pengoperasian yang aman dalam kondisi aliran dan impuls yang berat — tanpa risiko tumpahan cairan. Ini sepenuhnya kompatibel dengan seri Stucchi VR dan Voswinkel RK, menawarkan kemampuan tukar yang mulus di berbagai aplikasi.
| Parameter | Nilai |
|---|---|
| Ukuran yang Tersedia | RK08, RK12, RK16, RK20, RK25 |
| Tekanan Terukur | 6090 PSI (420 bar) |
| Laju Aliran | 6 hingga 76 GPM (berdasarkan ukuran) |
| Rentang Suhu | -30°C hingga +120°C |
| Material Segel | NBR (Nitrile) |
| Material Standar | Baja Karbon, Lapis Seng-Nikel |
| Tipe Katup | Muka-Datar, Penutup Dua Arah |
| Mekanisme Sambungan | Selongsong Berulir (Manual) |
| Dukungan Tekanan Sisa | Hingga 10 MPa (dari kedua sisi) |
Betina (Soket)
|
NO. BAGIAN |
LS |
D |
HEX1 |
HEX3 |
A |
T |
H |
|
CB-RK08SM-12S |
63.4 |
39 |
S22 |
S32 |
12 |
M20*1.5 |
13.5 |
|
CB-RK08SM-10L |
62.4 |
39 |
S22 |
S32 |
11 |
M16*1.5 |
13.5 |
|
CB-RK08SM-15L |
63.4 |
39 |
S22 |
S32 |
14 |
M22*1.5 |
13.5 |
|
CB-RK12SM-16S |
75.5 |
54.5 |
S24 |
S46 |
14 |
M24*1.5 |
17.5 |
|
CB-RK12SM-15L |
73.5 |
54.5 |
S24 |
S46 |
12 |
M22*1.5 |
17.5 |
|
CB-RK16SM-20S |
83 |
66 |
S32 |
S60 |
16 |
M30*2 |
22.5 |
|
CB-RK16SM-16S |
81 |
66 |
S32 |
S60 |
14 |
M24*1.5 |
22.5 |
|
CB-RK16SM-18L |
79 |
66 |
S32 |
S60 |
12 |
M26*1.5 |
22.5 |
|
CB-RK16SM-15L |
79 |
66 |
S32 |
S60 |
12 |
M22*1.5 |
22.5 |
|
CB-RK20SM-25S |
109 |
64 |
S41 |
S55 |
18 |
M36*2 |
26 |
|
CB-RK20SM-20S |
107 |
64 |
S41 |
S55 |
16 |
M30*2 |
26 |
|
CB-RK20SM-28L |
105 |
64 |
S41 |
S55 |
14 |
M36*2 |
26 |
|
CB-RK20SM-22L |
105 |
64 |
S41 |
S55 |
14 |
M30*2 |
26 |
|
CB-RK20SM-18L |
103 |
64 |
S41 |
S55 |
12 |
M26*1.5 |
26 |
|
CB-RK25SM-38S |
135 |
91.2 |
S55 |
S80 |
23 |
M52*2 |
34.5 |
|
CB-RK25SM-35L |
135 |
91.2 |
S55 |
S80 |
16 |
M45*2 |
34.5 |
Jantan (Steker)
|
NO. BAGIAN |
LP |
d |
HEX2 |
HEX4 |
HEX5 |
A |
T |
h |
|
CB-RK08PM-12S |
59 |
M32*3 |
S36 |
S36 |
S25 |
12 |
M20*1.5 |
24 |
|
CB-RK08PM-10L |
58 |
M32*3 |
S36 |
S36 |
S25 |
11 |
M16*1.5 |
24 |
|
CB-RK08PM-15L |
59 |
M32*3 |
S36 |
S36 |
S25 |
14 |
M22*1.5 |
24 |
|
CB-RK12PM-16S |
75.5 |
M36*3 |
S41 |
S41 |
S32 |
14 |
M24*1.5 |
28.7 |
|
CB-RK12PM-15L |
73.5 |
M36*3 |
S41 |
S41 |
S32 |
12 |
M22*1.5 |
28.7 |
|
CB-RK16PM-20S |
79.2 |
M48*3 |
S55 |
S50 |
S15 |
16 |
M30*2 |
35.2 |
|
CB-RK16PM-16S |
77.2 |
M48*3 |
S55 |
S50 |
S15 |
14 |
M24*1.5 |
35.2 |
|
CB-RK16PM-18L |
75.2 |
M48*3 |
S55 |
S50 |
S15 |
12 |
M26*1.5 |
35.2 |
|
CB-RK16PM-15L |
75.2 |
M48*3 |
S55 |
S50 |
S15 |
12 |
M22*1.5 |
35.2 |
|
CB-RK20PM-25S |
97 |
M54*4 |
S55 |
S60 |
S46 |
18 |
M36*2 |
43.5 |
|
CB-RK20PM-20S |
95 |
M54*4 |
S55 |
S60 |
S46 |
16 |
M30*2 |
43.5 |
|
CB-RK20PM-28L |
93 |
M54*4 |
S55 |
S60 |
S46 |
14 |
M36*2 |
43.5 |
|
CB-RK20PM-22L |
93 |
M54*4 |
S55 |
S60 |
S46 |
14 |
M30*2 |
43.5 |
|
CB-RK20PM-18L |
91 |
M54*4 |
S55 |
S60 |
S46 |
12 |
M26*1.5 |
43.5 |
|
CB-RK25PM-38S |
124.8 |
M79*4 |
S85 |
|
S55 |
22 |
M52*2 |
58 |
|
CB-RK25PM-35L |
118.8 |
M79*4 |
S85 |
|
S55 |
16 |
M45*2 |
58 |
CB-RK-SPM menonjol dalam kategorinya karena menggabungkan sambungan tanpa tumpahan, kompatibilitas tekanan sisa, dan penguncian berulir yang kuat — semuanya dalam bodi yang tahan korosi. Untuk para insinyur dan integrator sistem yang mencari solusi yang lebih bersih, lebih aman, dan kompatibel secara global, model Carterberg ini memberikan tanpa kompromi.
