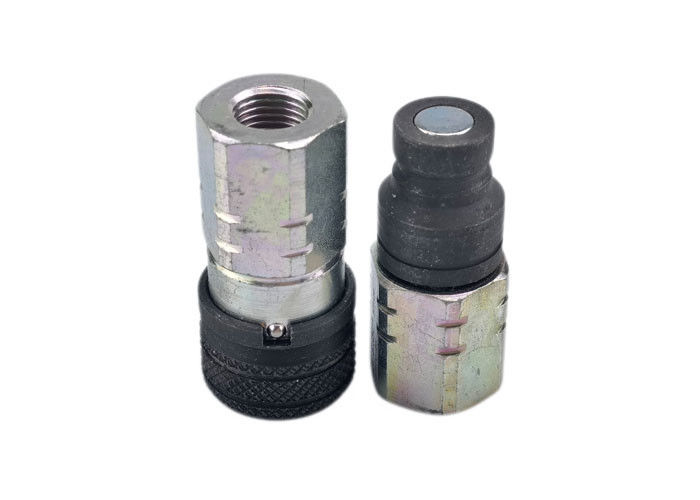

1/2 ''ISO16028 Flat Face Hidrolik Standar Baja Flat Face Coupling
Fitur
Kopling Seri CB-6 adalah kopling kering permukaan datar atau kopling hidraulik tumpahan minimum yang memenuhi standar ISO16028.Ukuran tubuh adalah 1/4", 3/8", 1/2", 5/8", 3/4" dan 1".
Aplikasi
Seri CB-6 sangat ideal untuk aplikasi di mana tumpahan hidraulik menjadi perhatian dan pertukaran dengan produsen lain adalah penting.Utilitas Umum, Peralatan Konstruksi, Peralatan Pertanian, Peralatan Pertambangan, Pemeliharaan Kereta Api, Kerekan Bucket Overhead, Skid steer loader
Bahan Standar
Ukuran badan | PARTNO. | Benang | A | B | HEX |
1/4" | CB-S2S-6FN | 1/4 '' | 2.32 | 1.10 | 0,87 |
3/8" | CB-S3S-6FN | 3/8'' | 2.87 | 1.26 | 1.18 |
3/8" | CB-S3S-6FN | 1/2 '' | 2.87 | 1.26 | 1.18 |
1/2" | CB-S4S-6FN | 1/2 '' | 3.31 | 1.50 | 1.42 |
1/2" | CB-S4S-6FN | 3/4'' | 3.31 | 1.50 | 1.42 |
5/8" | CB-S5S-6FN | 1/2 '' | 3.23 | 1.65 | 1.42 |
5/8" | CB-S5S-6FN | 3/4'' | 3.39 | 1.65 | 1.42 |
3/4" | CB-S6S-6FN | 3/4'' | 3.74 | 1.89 | 1.61 |
3/4" | CB-S6S-6FN | 1'' | 3.86 | 1.89 | 1.61 |
1" | CB-S8S-6FN | 1-1/4'' | 4.33 | 2.17 | 2.17 |
Ukuran badan | PARTNO. | Benang | C | D | HEX |
1/4" | CB-P2S-6FN | 1/4 '' | 2.05 | 0.63 | 0,87 |
3/8" | CB-P3S-6FN | 3/8'' | 2.52 | 0,78 | 1.18 |
3/8" | CB-P3S-6FN | 1/2 '' | 2.52 | 0,78 | 1.18 |
1/2" | CB-P4S-6FN | 1/2 '' | 2.91 | 0,96 | 1.42 |
1/2" | CB-P4S-6FN | 3/4'' | 2.95 | 0,96 | 1.42 |
5/8" | CB-P5S-6FN | 1/2 '' | 2.87 | 1.06 | 1.42 |
5/8" | CB-P5S-6FN | 3/4'' | 2.95 | 1.06 | 1.42 |
3/4" | CB-P6S-6FN | 3/4'' | 3.39 | 1.18 | 1.61 |
3/4" | CB-P6S-6FN | 1'' | 3.39 | 1.18 | 1.61 |
1" | CB-P8S-6FN | 1-1/4'' | 3.54 | 1.42 | 2.17 |
