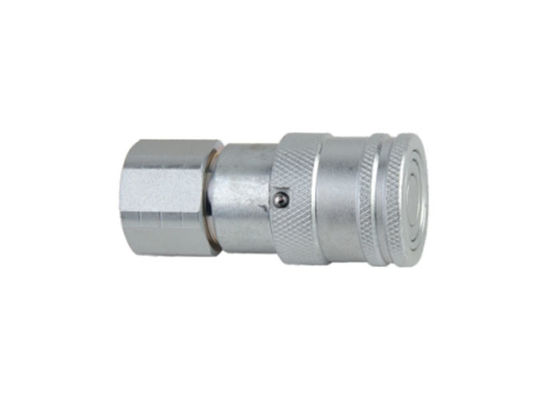

Kopling Cepat Hidrolik Tipe Wajah Datar ISO 16028
- Kopling cepat hidraulik tipe muka datar digunakan untuk penggantian cepat alat hidraulik dalam industri konstruksi, pemeliharaan kereta api, dan pertambangan.Kemudahan pembersihan membuatnya ideal untuk digunakan di lingkungan yang tidak bersahabat seperti ini.
- Mekanisme penguncian selongsong diaktifkan dengan memutar selongsong setelah sambungan.Ini mencegah pemutusan yang tidak disengaja ketika kopling diseret di tanah.Mekanisme selongsong dirancang untuk membantu mencegah kotoran masuk ke mekanisme internal dan dengan demikian menghindari kesalahan pengoperasian selama penyambungan atau pemutusan sambungan.
- Bagian penting dikeraskan untuk daya tahan.
- Kopling Seri menggunakan katup flush saat menghubungkan atau melepaskan.Ini berarti bahwa katup dikawinkan bersama sehingga hanya sejumlah kecil cairan yang akan hilang selama pemutusan atau pemasukan udara selama penyambungan kembali.
- Seri ini sesuai dengan ISO16028.6. Kompatibel dengan PARKER FE dan FF Series, STUCCHI A8008 Series, AEROQUIP FD89 Series, HANSEN QA29000 Series.
| UKURAN BADAN |
Dinilai Tekanan (PSI) |
Dinilai Mengalir (GPM) |
Kisaran suhu (segel std) |
Standar bahan segel |
| 1/4" |
5000 |
3 |
-20℃~+80 |
NBR |
| 3/8" |
3000 |
6 |
| 1/2" |
3000 |
12 |
| 3/4" |
3000 |
28 |
| 1" |
3000 |
50 |
| PARTNO. |
Benang |
LS |
D |
HS |
SEBUAH |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41 |
23.5 |
| PARTNO. |
Benang |
LP |
φC |
HP |
SEBUAH |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41 |
23.5 |
